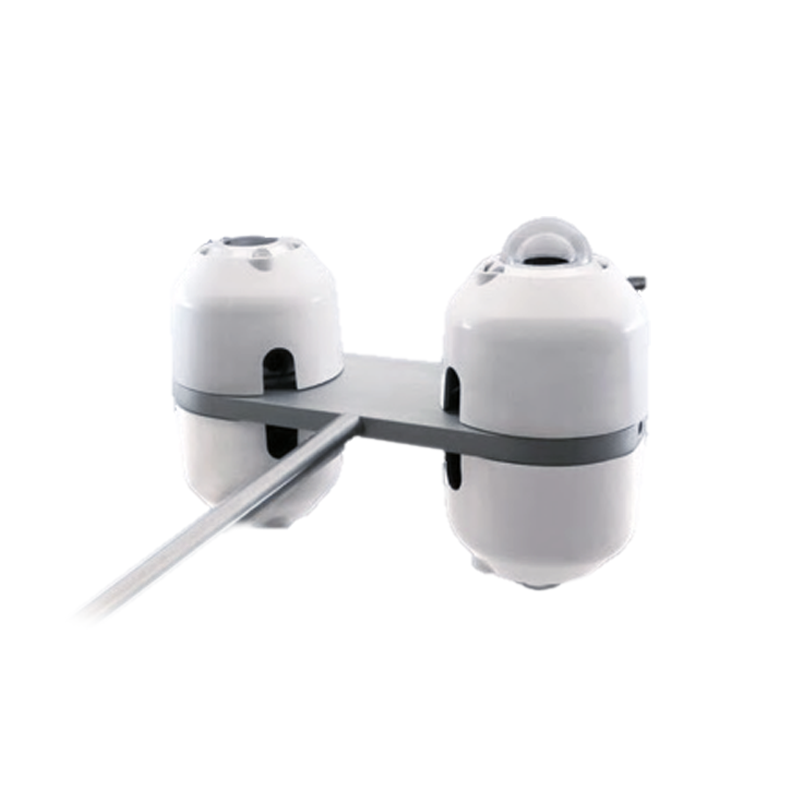

概述
四分量传感器/净全辐射传感器由天空（包括太阳和大气）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段辐射量之差，四分量传感器/净全辐射传感器是市场领先的测量传感器，符合WMO世界气象组织规范（CIMOGuide），它采用国际流行传感器组合而成，它使用2个朝上和2个朝下的辐射传感器，可同时测量太阳的正面短波辐射、反射短波辐射、正面长波辐射、反射长波辐射、短波反射率、长波反射率以及净全辐射等多个辐射值，因其测量精度高、模块化设计、无源工作模式、性价比高等优点而广受欢迎。主要用于科学级能量平衡和表面通量研究，是科研级的理想仪器，净辐射是供给蒸发和蒸腾、土壤和空气的热通量交换以及光合作用的有效能量源泉，同时在气象、光伏、园艺、农业和工业等领域也得到了广泛的使用。
四分量传感器/净全辐射传感器由两个短波辐射表和两个长波辐射表组成，短波辐射表由石英罩、感应元件、表体等部件组成，长波辐射表由硅制弧形滤光罩、感应元件，铂电阻、表体等部件组成。感应元件由绕线电镀式多结点热电堆组成，感应面涂有进口高吸收无光黑色涂层，黑色涂层吸收辐射能，使热电堆两端产生温度差，并输出温差电动势，与接收的辐射强度成正比，每个长波辐射表的腔体内将一铂电阻嵌入热电堆边缘冷结点处，作为温度补偿使用。
应用领域
气象学与气候学：观测天气预测、气候监测、能量平衡研究
太阳能可再生能源：资源评估、性能监测、发电预测、光伏厂区
农业与生态学：作物生长研究、环境控制、生态分析
环境科学与大气物理：大气成分监测、辐射影响评估
建筑科学与工程：采光设计、能耗模拟、材料测试
水文与水文学：冰雪消融研究、水体热力学
工业应用：材料老化测试、环境监测
科学研究：基础物理研究、数据验证

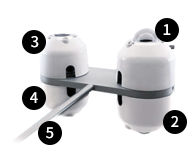

方案配置
 |
| MS-60 总辐射传感器
测量垂直太阳辐射值 | MS-60 总辐射传感器
测量地面反射太阳辐射值 |
|
|  |  |
|
| MS-21 长波辐射传感器
测量垂直长波辐射值 | MS-21 长波辐射传感器 测量地面反射长波辐射值 | MS-Albedokit4 固定支架
用于固定4个辐射传感器 |
|
|
|
|
|
|
|
|
选型说明
| 型号 | 等级 | 输出 | 软件 | 内置诊断模块 | 供电 | 加热 | 线缆 | 品牌 |
1 | MS-60 | Class B | mV | - | - | - | - | 10m | EKO |
2 | MS-60S | Class B | Modbus 485 RTU 4-20mA、0-1V | 有 | 相对湿度：±2% 内部温度：±0.1ºC 倾斜角度：±1º | 5~30VDC <0.2W | - | 10m | EKO |
3 | *MV-01 | - | - | - | 12VDC 2~9W | 加热通风 | 10m | EKO |
内容 | 说明 |
校准溯源 | 校准溯源性/不确定度：ISO 17025 / WRR / < 0.7% (k = 1.96) |
质保/校准 | 产品质保五年，建议校准周期五年（首次室外安装开始） |

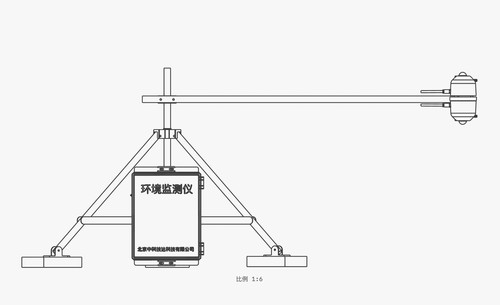

安装方式 | 水平安装（GHI）；倾角安装（POA）；向下安装（Reflection）；*散射安装（DHI） |
电缆 | 所有电缆都带有屏蔽层，并配有防水工业连接器,电缆外壳能够抵御极端温度和紫外线辐射等恶劣条件，适合长期户外使用 通常的标准长度为10米（如有需要可提供更长或更短的电缆）
|
其他说明 | 测量DHI需要搭配遮光装置过滤掉太阳直接辐射（例如：RSR-01、STR-21G等） 搭配MV-01可减少积雪、沙尘、冰霜对辐射传感器的影响，有效提高数据质量及减少维护次数
|
