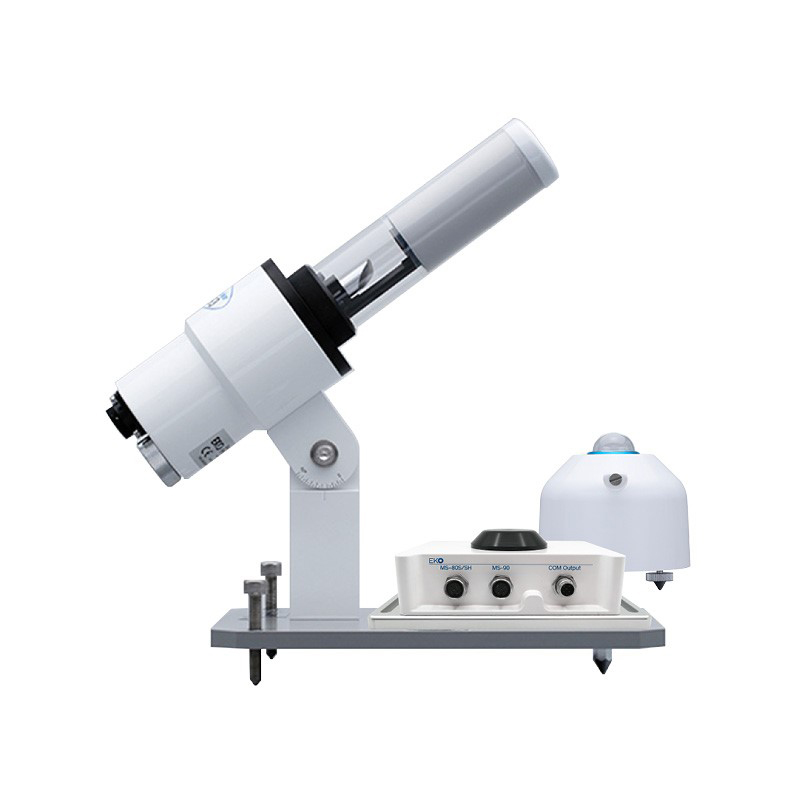

MS-90R 太阳辐射监测系统

概述

MS-90R 太阳辐射监测系统参照世界气象组织世界气候研究计划（WCRP）下垫面辐射基准站网（BSRN）的要求建立起来的。MS-90R能满足观测数据的高精度和高稳定性要求。同时，MS-90R不仅可以作为高精度辐射站的样板和辐射科研的基地，而且还兼备评价现存辐射数据的参照标准，为改进区域辐射观测工作发挥应有的作用，此系统为 MS-90+MS-80（MS-60/MS-40）组合可测量太阳直接辐射、总辐射、散射辐射，日照时数，同时具有外部接口可连接其他传感器（如：温湿度、风速风向、大气压、雨量、能见度、长波辐射等等）

市面上传统测量直接辐射强度需要搭载到太阳跟踪器上，高精度的太阳跟踪器价格昂贵，低端太阳跟踪器又受到齿轮精度问题影响，为了满足用户维护成本及设备精度，EKO研发出一款传感器体内具有一个旋转的锯齿镜子，每15秒旋转一圈将太阳光辐射映射到内置旋转菱镜上，通过旋转菱镜上无数的微小锯齿反射镜，将太阳光无损反射到顶端接收器上，通过高灵敏度接收器将热量转化成电压信号输出，通过与高频数据记录器一起工作可得到一个高数值辐射强度，此辐射强度就是当时的直接辐射，通过与传统搭载太阳跟踪器的直接辐射强度对比误差<5%，而且无外部转动部件，方便维护及长时间野外架设，MS-90R 太阳辐射测量仪为高性价比太阳辐射参数测量设备，由直接辐射传感器、总辐射传感器、数据采集和供电系统组成，可以实时监测太阳直接辐射、总辐射、散射辐射和日照时长数据，其直接辐射传感器无需借助太阳追踪器，而通过旋转棱镜巧妙精确的测量太阳直接辐射，在保证测量精度的基础之上，极大降低了太阳直接辐射的测量成本。

测量原理

测量太阳直接辐射、散射辐射、总辐射值
原理：内置旋转棱镜将阳光反射到一个热探测器上测量直接辐射

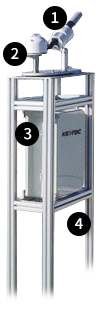

组合方案

STR-21G-S0
		MS-90 直接辐射传感器	MS-80 总辐射传感器	JD9550 数据采集单元	MMB 铝制固定支架

应用领域

气象学与气候学：观测天气预测、气候监测、能量平衡研究
太阳能可再生能源：资源评估、性能监测、发电预测、光伏厂区
农业与生态学：作物生长研究、环境控制、生态分析
环境科学与大气物理：大气成分监测、辐射影响评估
建筑科学与工程：采光设计、能耗模拟、材料测试
水文与水文学：冰雪消融研究、水体热力学
工业应用：材料老化测试、环境监测
科学研究：基础物理研究、数据验证
