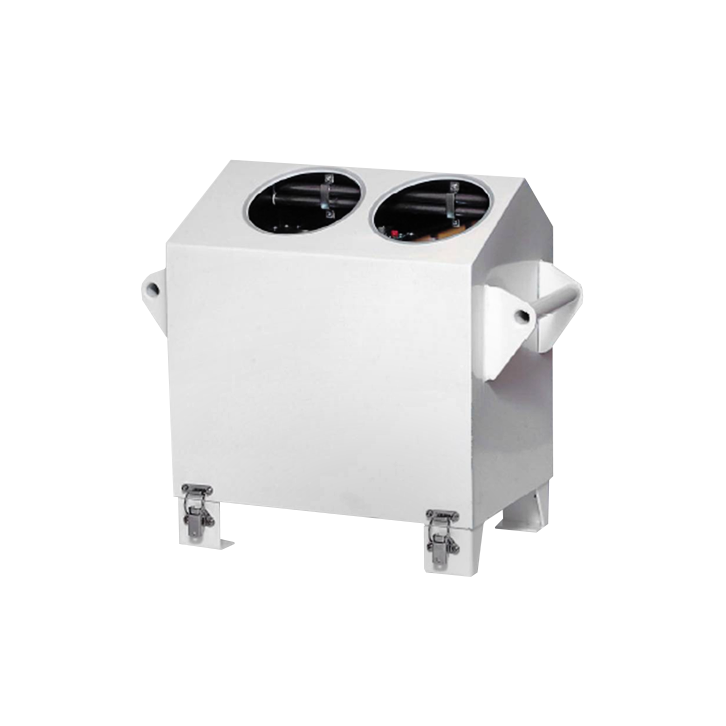

CBME80B 云高仪

概述

CBME80B 云高仪可准确获得云层高度等信息的一款单机仪器，能够固定安装或移动安装。

云高仪主机安装在易折支撑杆上，并安装在用户提供的水泥基础上，配备防护罩，防止集结沙尘粒子或昆虫，保护罩采用光滑表面和倾斜不对称设计，使鸟兽等无法在保护罩上栖息站立，实现防鸟器功能。主机具有自动加热功能，能够防止光学表面出现水凝结。同时配备自动鼓风机和IP66室外机箱，设备实时探测窗口污染情况，能够自动开启鼓风机吹走阻挡物，当污染超过允许值，会在系统软件提示告警。
云高仪运行非常可靠，MTBF（平均无故障间隔时间）超过10年。内置的自检诊断测试系统会在输出状态数据中标识发生故障时指示任何故障。主单元中的激光二极管可以用备件替换，而无需进行调整或重新校准。

该设备采用固态半导体激光源，向天空发送激光高功率短脉冲。光学信号接触到大气和云产生背向散射，并通过高灵敏度的传感器接收，经过过滤和回声信号的模数转换，计算出脉冲传送和回波脉冲接收之间的时间差。经过数据运算后，可以得到背向散射的剖面图，通过软件程序进行复杂的运算后得到云高和其他参数值。云高仪可测量和显示机场位置上空从0米至75000米高度的云，并且能够在每一测量周期内同时探测和显示多达3个或以上云层，应在雾、雨、雪，烟，浮尘天气下都能可靠测量云底。如果云底模糊不清，云高仪测量并报告垂直能见度。

测量原理

采用激光雷达原理，信号检测采用实时数字化技术，信号处理采用功能强大的微处理器与FPGA相结合。

产品特点

• 操作可靠，易于安装和维护

• 重量轻，功耗低

• 激光寿命长（计算为10年）

• 探测范围可达7600米（25000英尺）


应用领域

云观测与研究
航空气象保障
航海气象保障
