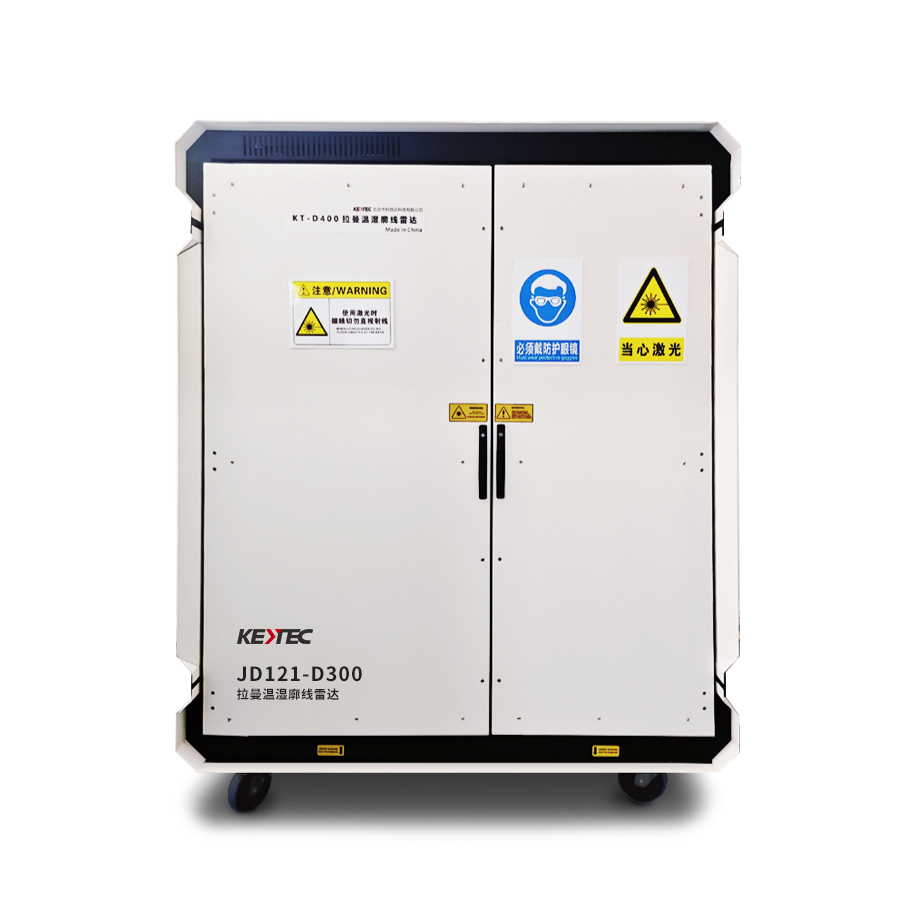

拉曼温湿廓线激光雷达(JD121-D300)由雷达(含数据监控系统)和环境仓(可选配)两部分组成，可在环境温度-40℃～45℃的室外恶劣环境中正常工作。雷达主系统由激光发射单元、系统控制单元、望远镜接收单元以及数据处理单元组成。主系统有极高的雷达系统集成度，各模块配置有防震模块，且关键部件采用固态化装配，使得系统可耐受长期野外运输和恶劣环境下的吊装操作。

产品特点

高功率DPSS激光器，性能稳定，发射波长355nm（可定制）

望远镜直径：400mm，提升40%信号效率

有效距离远

空间分辨率高

时间分辨率高

标准软件包:雷达控制、数据分析和实时显示/存储

应用领域

大气象监测与预报
环境与气候研究
航空安全保障
防灾减灾应用

发射器：
激光器	DPSS种子激光器
激光波长	355nm
激光能量	200MJ@355nm
脉冲持续时间	5ns
脉冲频率	10Hz
波束直径	9mm
波束发散角	＜0.5mard
能量波动	±6%
激光冷却剂	纯水
接收器：
望远镜	卡塞格伦望远镜（400mm主镜）
视场角	0.25～3mard（用户可选）
弹性后向散射通道	355nm P
	355nm S
拉曼通道	387nm(氨气)408nm水汽，用于水汽混合比量; 355.5nm(低阶转动拉曼波长)356nm(高阶转动拉曼波长)，用于温度测量
探测器：
记录器	A/D转换（12-16 bit @20MHz）
	40MHz快速光子计数系统
	原始空间分辨率	3.75m（用户可选）
	原始信号范围	60km
	操控方式	PC通过网线连接设备
	*小有效距离（盲区）	400m
	温度精度	＜2K@分辨率0.1K
	湿度精度	1%@分辨率0.1g/kg
探测通达	探测距离	a)0.4～4km(白天) b)0.4～10km(晚上)
	距离分辨率	60～120m（可调）
	时间分辨率	1～60分钟（可调）
其他参数：
计算机或服务器	RS-232串口，以太网接口
软件	标准软件包：雷达控制、数据分析和实时显示/存储;可以实时计算并显示PBL行星边界层高度。
尺寸和重量	1500mm(L)x1300mm(w)x2100mm(H)，500kg
机柜	具备移动滚轮、环境仓和吊装环
接口	外部的以太网插座x1，激光控制器接口x1
操作环境 *参数可定制	-15℃～45℃,10% ～100%RH

福建三沙站点

现场展示
