JD-WL1 型声学水位测量仪

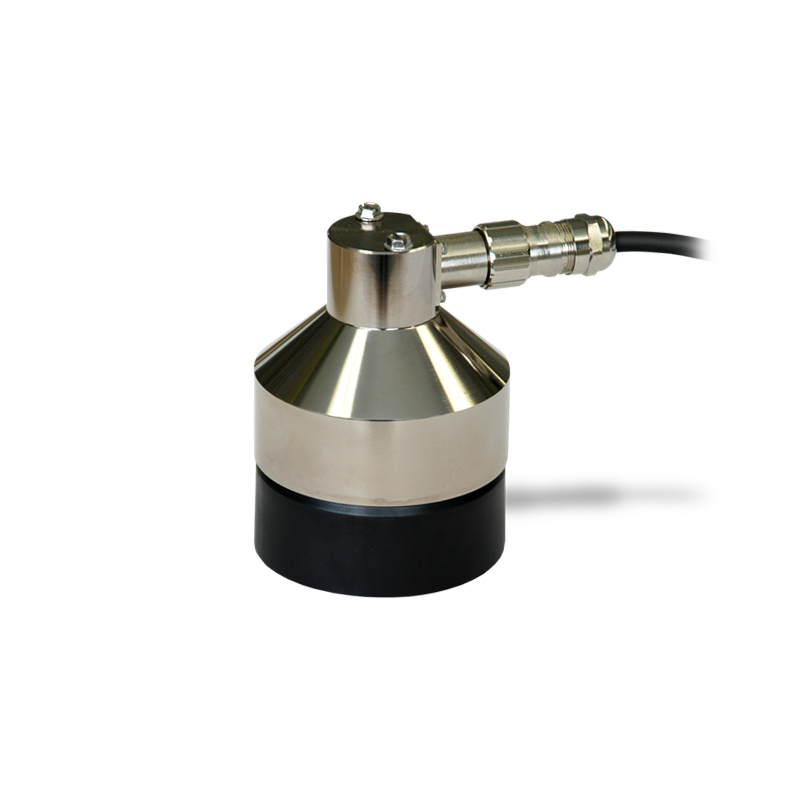

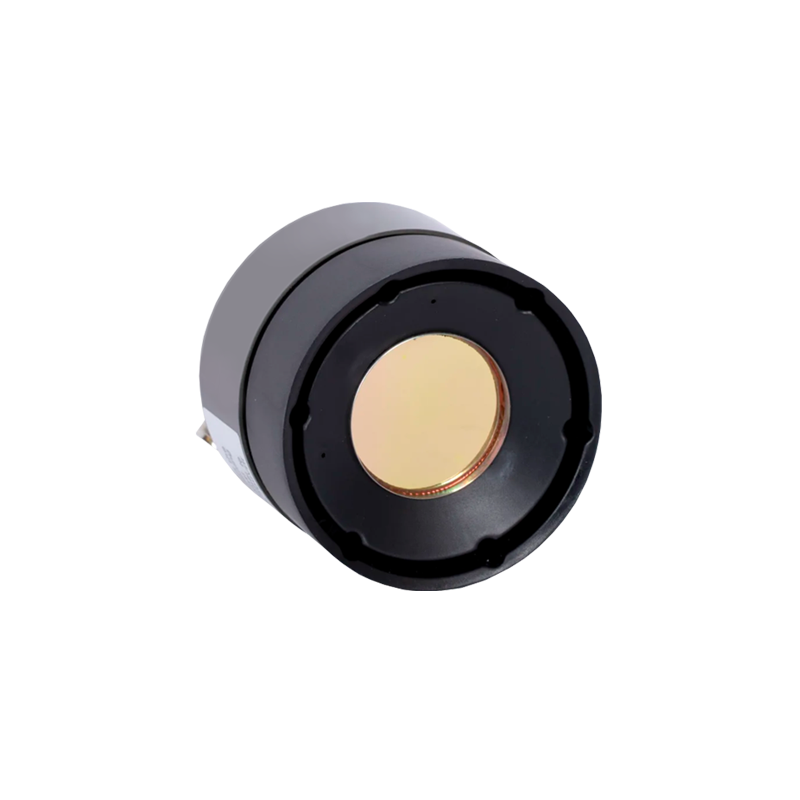

雪深传感器

基础信息

水位 / 雪深测量专用传感器

测量时间

<1.0s

输出接口

SDI-12 (version 1.3)、RS-232、RS-485

波特率

1200~38400 bps

量程

0.5m~10m

电源要求

9~18 VDC

电耗

工作状态：250mA

RS-232/485 休眠模式：<2mA

SDI-12 休眠模式：<1mA

待机状态（SDI-12 模式）：<1.0mA

RS-232/RS485 模式（波特率≤9600bps）：<1.25mA

RS-232/RS485 模式（波特率> 9600bps）：<2.0mA

分辨率

0.25mm

测量范围（角度）

30°

工作温度

-45℃~50℃

接口类型

SDI-12、RS-232、Rs-485

精度

±1.0 cm 或 ±0.4%，二者中取大值

**电缆长度

SDI-12：60m

RS-232（≤9600bps）：60m；RS-485：300m

尺寸

长 10.1cm，直径 7.5cm

重量

1kg

数据采集器

工作温度范围

-40℃ ~70℃（标准）

**扫描速率

10 Hz

模拟输入

6 个单端或 3 对差分

脉冲通道数

8 个（P_SW、P_LL、C1、C2 和 SE1-SE4）

开关激发通道

2 个（VX1、VX2）

通讯 / 数据存储端口

1 个 RS-232、1 个 USB

12V 控制端口

1 个

数字端口 I/O

7 个（C1、C2、P_SW 和 SE1 至 SE4），可配置为数字输入和输出

输入电压量程（Vdc）

-100~ +2500 mV

模拟电压精度

±（0.1% 测量值 + 偏移量）@ -40～70℃；±（0.04% 读数 + 偏移量）@ 0～40℃

模拟数字转换位数（A/D）

24 位

采集器供电范围

16-32V

实时时钟精度

±1min / 月

支持的网络协议

Ethernet、PPP、RNDIS、ICMP/Ping、Auto-IP(APIPA)、IPv4、IPv6、UDP、TCP、

TLS (v1.2)、DNS、DHCP、SLAAC、NTP、Telnet、HTTP(S)、FTP(S)、SMTP/TLS、POP3/TLS

支持的通信协议

PakBus、Modbus、DNP3、SDI-12、TCP、UDP 及其他

内存

数据存储：30MB；CPU 驱动 / 程序存储：80MB

尺寸

13.97 x 7.62 x 4.56 cm

重量

242g～249.5g（取决于所选择的通讯方式）

*配置可定制
