海气通量观测系统

产品详情

规格参数

品牌

CAMPBELL

类型

海洋气象监测

概述

海气通量观测系统专门适用于海气物质能量交换海洋调查及科考的专业系统。系统配备有更先进的一体式高频测量涡动相关分析仪，除了标准涡动相关系统外，还具有高性能的惯性导航设备。它主要观测三维超声风速仪的姿态及运动速度（三维欧拉角，三维运动速度，坐标转化矩阵），可将三维超声风速仪测量的风速消除船体运动的影响，还原为真实的三维风速。

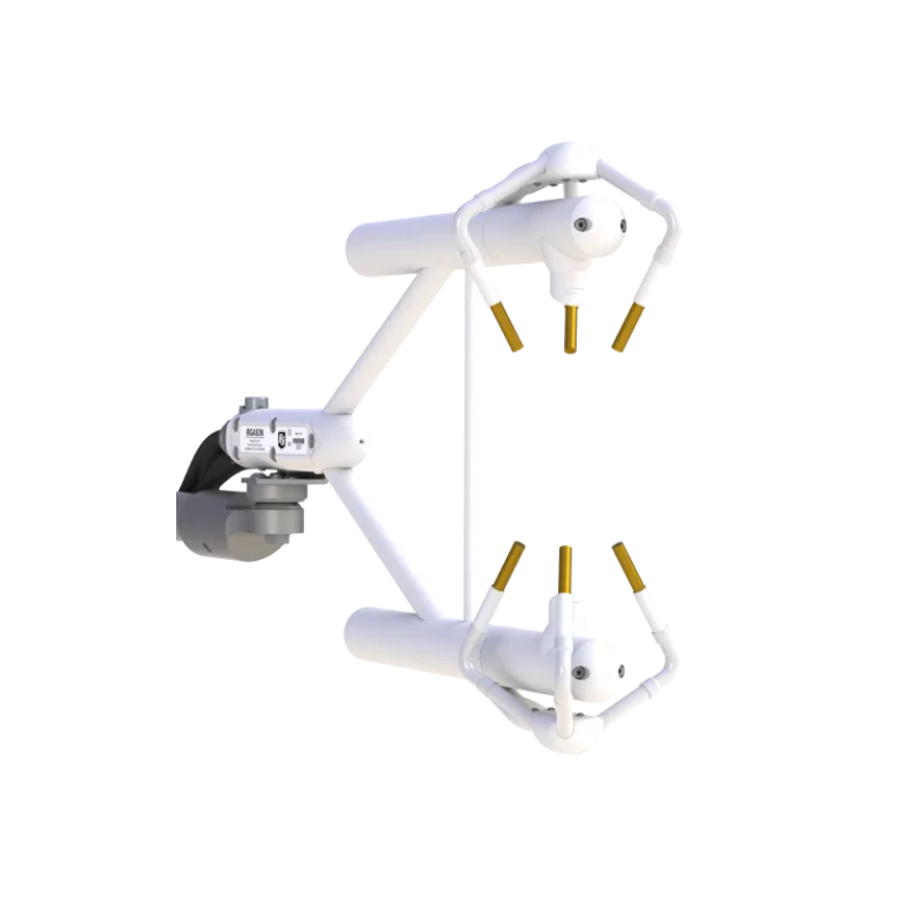

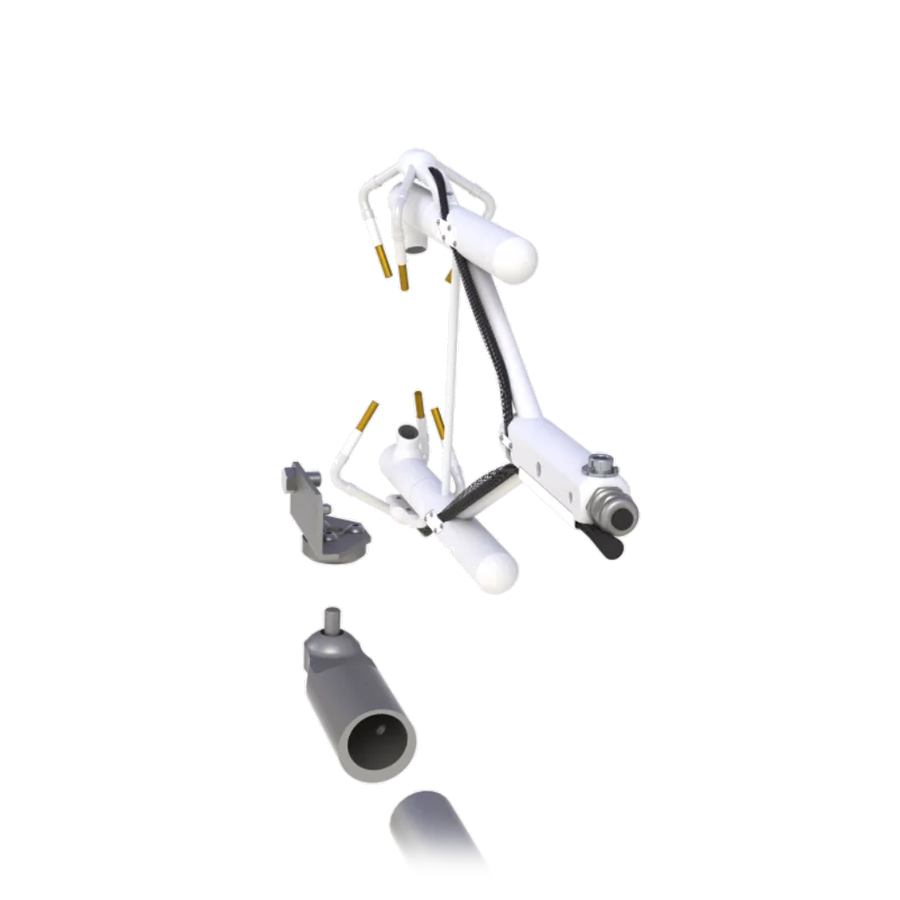

该仪器是集成型的开路红外三维超声风与CO2/H20分析仪一体式的设备，专为测定涡度相关而设计制造的高精集成型传感器，也可以同时测定CO2/H20在空气中的摩尔密度，三维风速和超声虚温（声场温度）以及大气压，空气温度指标。
在涡度相关测定中，高频测量通量的遗漏主要源于红外气体分析仪与超声风速仪的传统异空测定。这一集成工艺避免了由异空测定引起的高频通量遗漏。

产品特点

独特的外观布局紧凑为流线体型。在流体经过传感器时，对被测流体的空气动力学影响降到非常低
非加热，控温测定。在节能的同时，避免对被测流体的热力学影响
同空间测定。红外气体分析仪和超声风速共测同一空间，避免了二个传感器在异空测定时的高频通量遗漏
红外气体分析仪和超声风速仪共用一套电子信号处理系统，更好地协调测定时间并降低耗能，由于低能耗适用于太阳能供电，适合野外环境，节能环保
精度高，噪声低
大输出频率为50HZ，并具有25HZ测频带宽
光学补偿技术，可容忍窗口的轻度污垢
窗口的斜角设计，避水效果好
设计与制造工艺适用于严酷的自然环境
更换干燥剂方便快捷。并可进行气压，温度范围的订正
软件设置多种诊断参数用于发现可疑读数时进行判定，从而提高数据质量
与测控运储器充分兼容。用测控运储器可实地完成测定设置，零基点和测幅标定

应用领域

海洋调查和科学考察：

用以研究海洋与大气界面之间的物质

工作温度范围	-30°至+50°C
校准压力范围	70 至 106 kPa
输入电压范围	10 至 16 Vdc
权力	5 W(稳态和功率上升)在25°C
测量速率	60 赫兹
输出带宽	5,10,12.5或20赫兹(用户可编程)
输出选项	SDM,RS-485,USB,模拟(_**CO₂2和H 2 O)
辅助输入	空气温度和压力
气体分析仪
路径长度	15.37厘米(6.05英寸) 使用20°C的温度和101.325 kPa的压力将质量密度转换为浓度。
气体分析仪 - CO ₂ 性能使用20°C的温度和101.325 kPa的压力将质量密度转换为浓度
准确性	假设如下：气体分析仪适当为零,并使用适当的标准进行跨度;CO ₂2跨度浓度为400 _ppm;H 2 O跨度露点为12°C(16.7 ppt);零/跨度温度为25°C;零/跨度压力为84 kPa;在跨度浓度或附近进行后续测量;温度在零/跨度温度范围内不超过±6°C;环境温度在气体温度范围内。 1%(校准残差的标准差)
精密RMS()**	0.2毫克/米3(0.15μmol/mol) 精确验证测试的标称条件:25°C、86 kPa、400 μmol/mol CO ₂2、12°C 露点和20 Hz带宽。
校准范围	0 至 1,000 μmol/mol(可应要求提供 0 至 3,000 μmol/mol。
零漂移,温度()**	³±0.55毫克/米3/°C(±0.3μmol/mol/°C)
利用温度()获得漂移**	±0.1%的读数/°C
交叉灵敏度()**	±1.1 x 10 ^-4-4 mol _CO 2 /mol H ₂2 O
气体分析仪 - H ₂ O 性能使用20°C的温度和101.325 kPa的压力将质量密度转换为浓度
准确性	假设如下:气体分析仪适当为零,并使用适当的标准进行跨度;CO ₂2跨度浓度为400 _ppm;H 2 O跨度露点为12°C(16.7 ppt);零/跨度温度为25°C;零/跨度压力为84 kPa;在跨度浓度或附近进行后续测量;温度在零/跨度温度范围内不超过±6°C;环境温度在气体温度范围内。 2%(校准残差标准差)
精密RMS()**	0.004克/米3(0.006毫米/摩尔) 精确验证测试的标称条件:25°C、86 kPa、400 μmol/mol CO ₂2、12°C 露点和20 Hz带宽。
校准范围	0 至 72 mmol/mol(38°C 露点)
零漂移,温度()**	³±0.037克/立方米3/°C(±0.05 mmol/mol/°C)
利用温度()获得漂移**	±0.3%的阅读/°C
交叉灵敏度()**	±0.1 mol _H 2 O/mol _{CO 2}
声波风速 - 精度声力风速计的精度规格为风速< 30 m s ^-1-1 和 ±170° 之间的风角
偏移错误	< ±8.0 cm s-1^-1(用于 u _x, u _y) < ±4.0 cm s ^-1-1(用于 u _z) ±0.7°,水平风速为1m s-1^-1(风向)
获取错误	<±2%的读数(用于水平±5°内的风向量) < ±3%的读数(对于水平±10°内的风向量) < ±6%的读数(对于水平±20°内的风向量)
测量精密 RMS	1 mm s ^-1-1(用于 _{u x}, _{u y}) 0.5 mm s ^-1-1(用于 _{u z}) 0.025°C(用于声波温度) 0.6°(风向)
声音速度	由3条声学路径确定(为横风效应校正)
雨	创新的信号处理和换能器灯芯在降水事件中大大提高了风速计的性能。
*配置可定制
