中科技达自主研发
可用于监测冰雹及冰雹大小特征
在区域降雹评估、冰雹尺度大小、冰雹空间分布、固体降水研究等的监测方面有其独特的作用

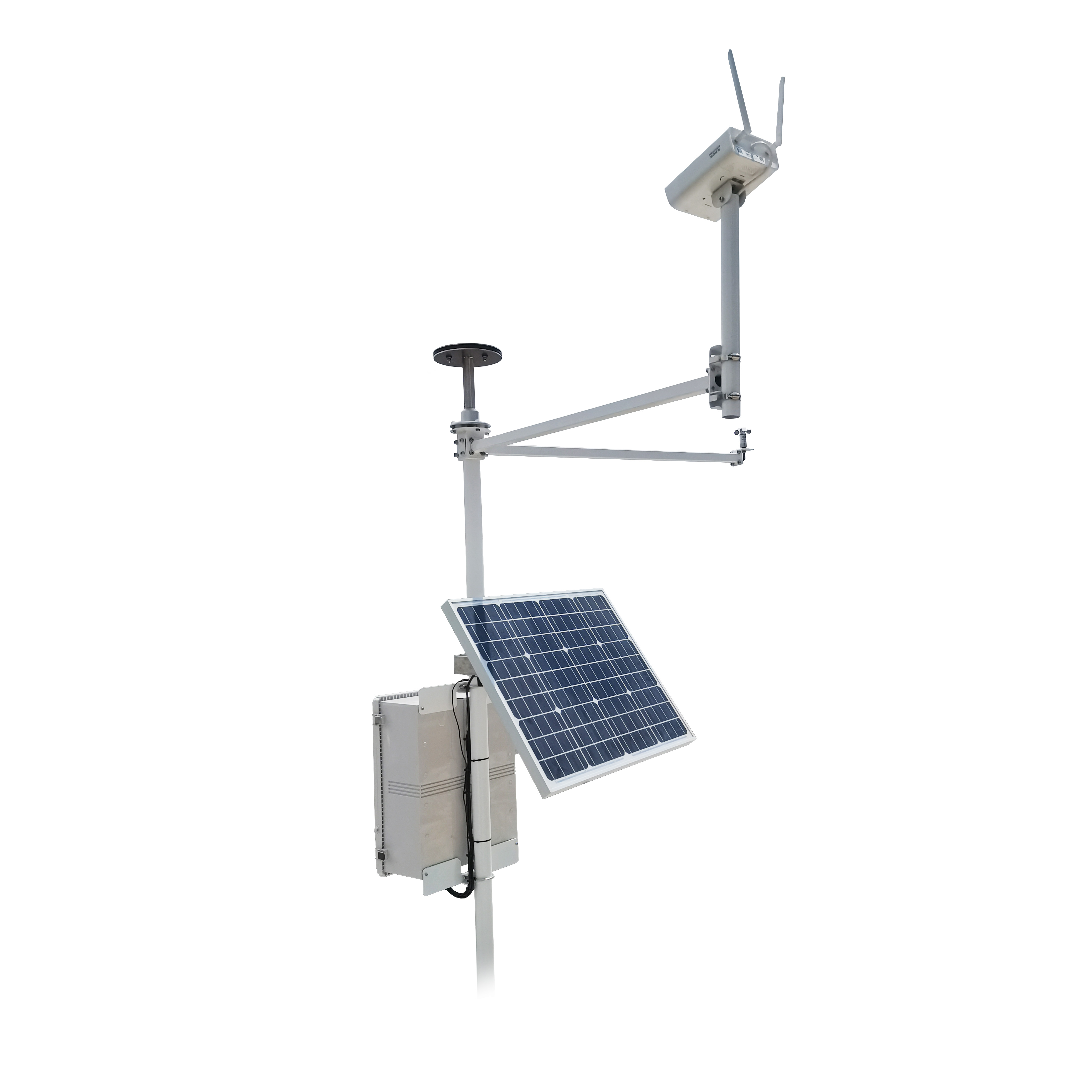

JD-HDD 雹谱仪

产品详情
规格参数
品牌 KEYTEC 类型 降水观测

概述


雹谱仪采用钢制的冰雹采集中科技达自主开发的冰雹谱观测系统,由多台雹谱仪和1套数据采集显示系统组成,用于监测冰雹及冰雹的大小特征。在区域降雹评估、冰雹尺度大小、冰雹空间分布、固体降水研究等的监测方面有其独特的作用,广泛应用于冰雹等灾害性天气过程监测、以及开展应急现场气象保障和科学试验等任务。


雹谱仪采用钢制的冰雹采集盘、声学探测器、风速探测仪、图像分析仪、信号处理器等,配合专业冰雹分析软件来测量单个冰雹对冰雹采集盘的影响,通过高分辨率脉冲探测器将撞击圆盘的声⾳信号转换成电压(电压与传输到传感器表面的动能成正比),撞击的动能数值主要取决于冰雹的大小,雹谱仪可探测到5mm〜75mm之间的冰雹,频率可达25Hz;同时,冰雹撞击时触发的实时图像信息会同步保留,在信号处理器中进行数据甄别和冰雹谱数据处理。系统主机支持SDI-12通讯,串行RS-232,ModbusRTURS485(使用可选适配器),FTP传输以及云端存储等。系统亦可随时使用即插即用PC连接进行定制或者远程使用串行命令进行配置。


产品特点


  • 设备主体坚固、低功耗,集成度高且免维护;

  • 产品全自动运行,可支持SDI-12通讯、串行RS-232、MODBUS RTU RS485(使用可选适配器)、FTP传输以及云端储存等;

  • 可定制可视化数据大屏,实时查看多站点数据。


领域用途


气象学(冰雹、固体降水、陨石)
高分辨率冰雹监测与预警
路边、铁路、机场防护
建筑和基础设施监督和保险
农业
土地管理
太阳能发电厂
应用科学研究





测量要素

15级冰雹平均速率,平均冰雹数,等效降水量,冰雹图像和风速等

粒子分类

5mm〜75mm,15种

采样频率

25Hz

采样频率

314cm²

冰雹强度

<1200mm/h

测量精度

±10%(<120mm/h),±20%(≥120mm/h)

测量间隔

≥1s,可调

冰雹成像

全天候撞击触发

成像分辨率

*⼤1920*1080pixels,可调

风速范围

0-30m/s

风速精度

±0.5m/s

输出间隔

1分钟,可调

调平精度

<0.2°
