可用于实时监测大气边界层的风速、风向、垂直运动、大气湍流、热力结构和大气混合层高度等。

四类产品的平均观测高度为400m、700m、2000m和3000m（40dBA，15℃，70%RH）。结合RASS系统，可以同时测量1500m以下大气温度廓线。

PA系列声学风廓线雷达

产品详情

规格参数

品牌

Remtech

类型

地基遥感探空

概述

风廓线雷达对大气顶空风场、低空风切变和垂直气流切变等危险性天气现象具备**的探测能力，兼具观测时间分辨率高、可24小时无人值守、运行成本低等优势。该系统广泛应用于防灾减灾天气监测、短期数值预报及风资源评估等领域。
该系列测风雷达能够实时监测大气边界层的风速、风向、垂直运动、大气湍流、热力结构与大气混合层高度等参数。四类产品的平均观测高度分别达到400米、700米、2000米和3000米（在40dBA声噪环境、15℃温度、70%相对湿度条件下），设备寿命超过15年。配合RASS系统，还可同步测量1500米以下的大气温度廓线。
该雷达可便捷集成于小型汽车、轮船等移动平台，也能灵活安装于测风塔或海洋钻井平台，实现低空大气风速的实时监测。系统采用数值建模设计的平面天线、低功耗小型电子外壳，并搭载创新信号处理技术，包括：

多频率编码
各频率点的自适应信噪比调节
高精度到达角识别技术
独特的噪声抑制算法

产品特点

精度高和灵敏度高
低功耗、体积小、重量轻，机动性能强；非常方便集成与已有应用系统或者业务系统；适用于车载、固定式安装
长寿命，使用寿命可达15年以上
功能强，拥有多种应用型号
自动实时数据验证
易于安装系统和选择软件参数
在极端天气条件下工作(-40°C至+60°C)
GPS、2D 倾角仪、压力、温度和湿度传感器
用于本地控制的 WIFI(高达 100 米 ) ; 无线调制解调器和/或卫星终端,用于远程控制
提供太阳能电池板、天线加热、额外的声学外壳和其他其他选项

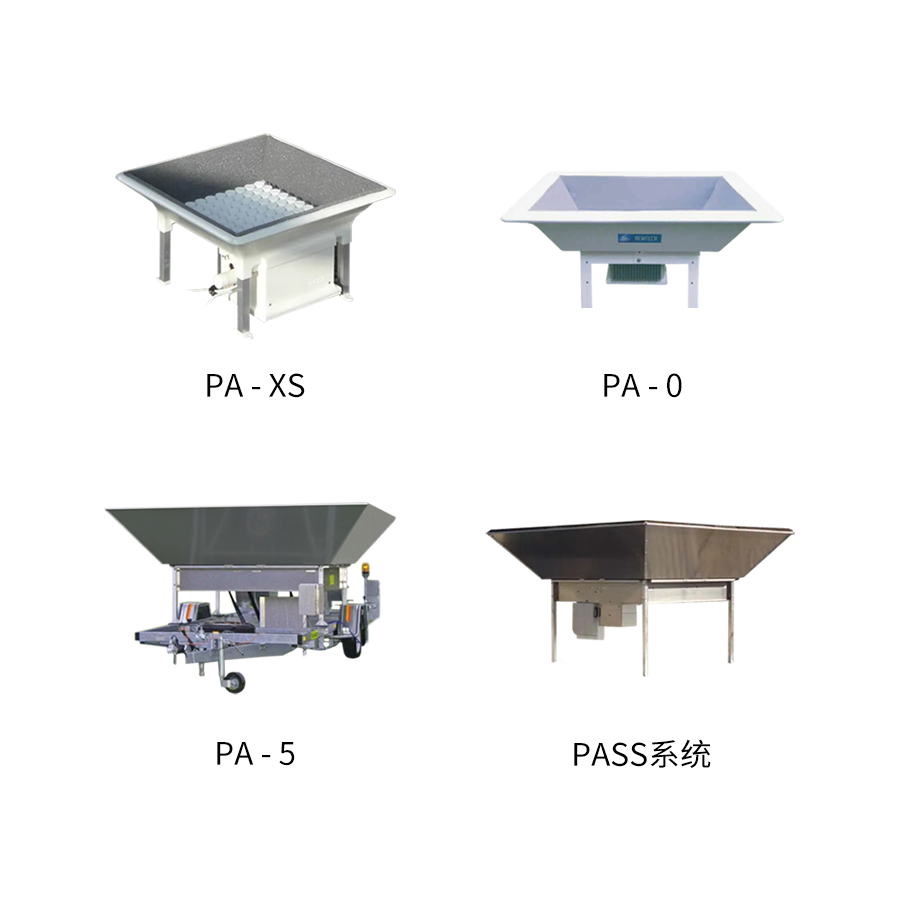

型号对比

PA-XS

PA-0

PA-5

PASS系统

平均射程400米
*低海拔10米
多频编码
ARM四核CPU和linux操作系统
总功耗为10瓦
总重量为7公斤
GPS、二维倾角仪、压力、
度和湿度传感器
WiFi用于本地控制（距离可达100米）
用于远程控制的无线调制解调器和/或卫星终端

平均射程700米
*低海拔15米
多频编码
ARM四核CPU和linux操作系统
总功耗为10瓦
总重量20公斤
GPS、二维倾角仪、压力、温度和湿度传感器
WiFi用于本地控制（距离可达100米）
用于远程控制的无线调制解调器和/或卫星终端

平均射程3000米
*低海拔100米
多频编码
ARM四核CPU和linux操作系统
总功耗为150瓦
总重量180公斤
GPS、二维倾角仪、压力、度以及湿度传感器
WiFi用于本地控制（距离可达100米）
用于远程控制的无线调制解调器和/或卫星终端

连续波雷达，可添加到PA-0或PA-5索达尔系统中平均射程1500米

*低海拔100米
总功耗200瓦
总重量120公斤
0.2°C精度

应用领域

风能和发电厂现场评估
环境影响分析
机场的风切变检测
污染物分散分析区域风力研究
和离岸研究
气象研究
军事应用

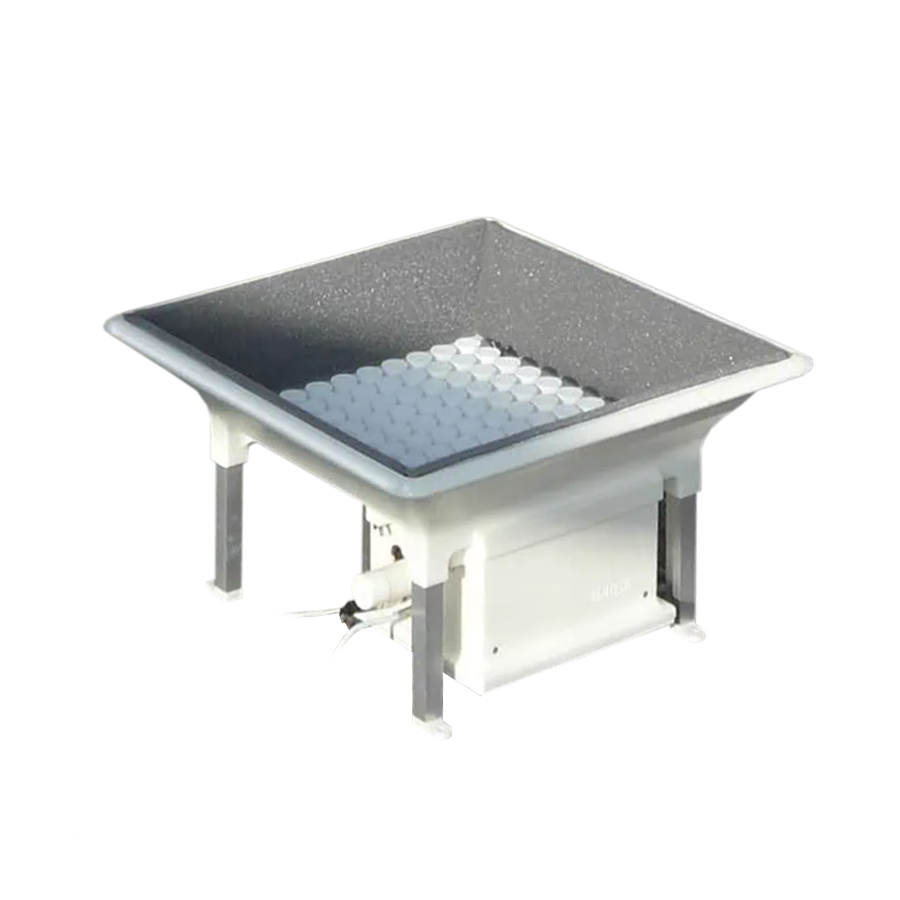

PA-XS	天线重量	1.850 千克
	天线尺寸	24 厘米（长）×24 厘米（宽）×4 厘米（高）
	电子箱重量	3.1 千克
	电子箱尺寸	20 厘米（长）×20 厘米（宽）×15 厘米（高）
	总重量	7.3 千克（含天线、电子箱及支架）
	中心频率	5.50 千赫兹
	工作频率	两个共面波束中，每个波束*多可发射 9 个频率
	声功率	5 瓦
	工作条件	温度 - 40℃至 + 60℃，相对湿度*高可达 100%
	处理器与内存	ARM 四核处理器，1GB 内存
	功耗	24 伏直流电压下 0.40 安培（即 9.6 瓦）
	操作系统	Linux 系统
	平均探测高度范围	400 米（条件：40 分贝，空气温度 15℃，相对湿度 70%）
	*小探测高度	10 米

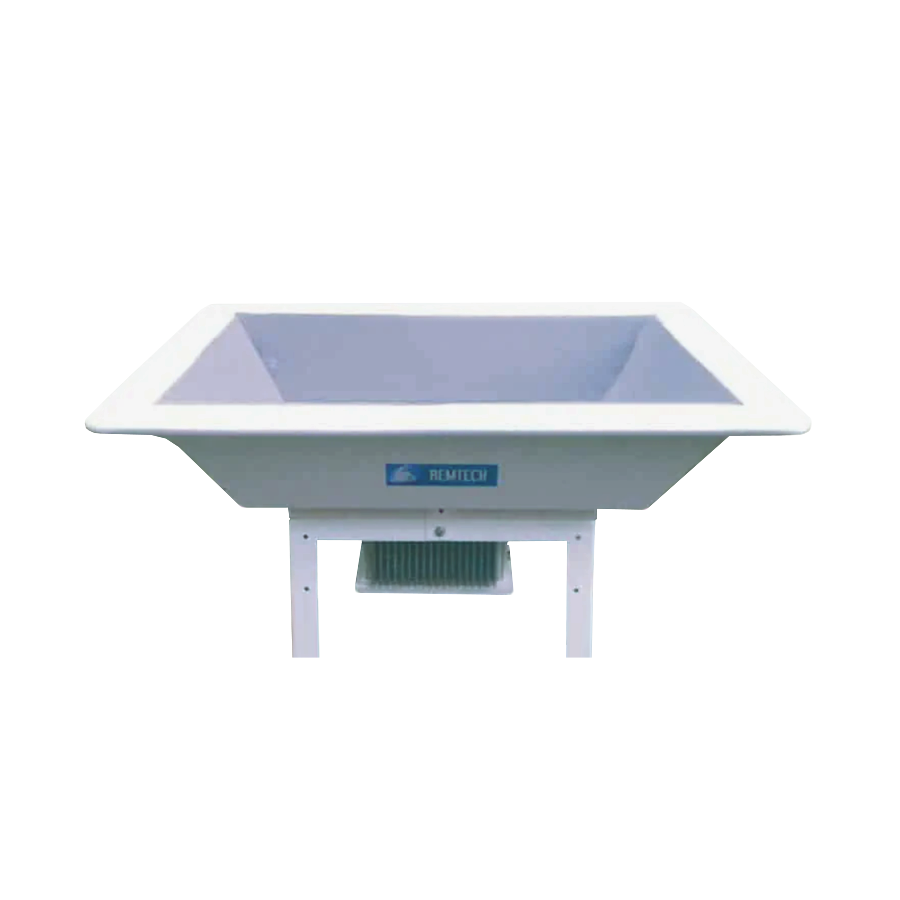

PA-0	天线重量	12 千克
	天线尺寸	42 厘米（长）×42 厘米（宽）×7 厘米（高）
	电子箱重量	3.1 千克
	电子箱尺寸	20 厘米（长）×20 厘米（宽）×20 厘米（高）
	总重量	20 千克（含天线、电子箱及支架）
	中心频率	3.6 千赫兹
	工作频率	两个共面波束中，每个波束*多可发射 9 个频率
	声功率	10 瓦
	工作条件	温度 - 40℃至 + 60℃，相对湿度*高可达 100%
	处理器与内存	ARM 四核处理器，1GB 内存
	功耗	24 伏直流电压下 0.40 安培（即 9.6 瓦）
	操作系统	Linux 系统
	平均探测高度范围	700 米（条件：40 分贝，空气温度 15℃，相对湿度 70%）
	*小探测高度	15 米

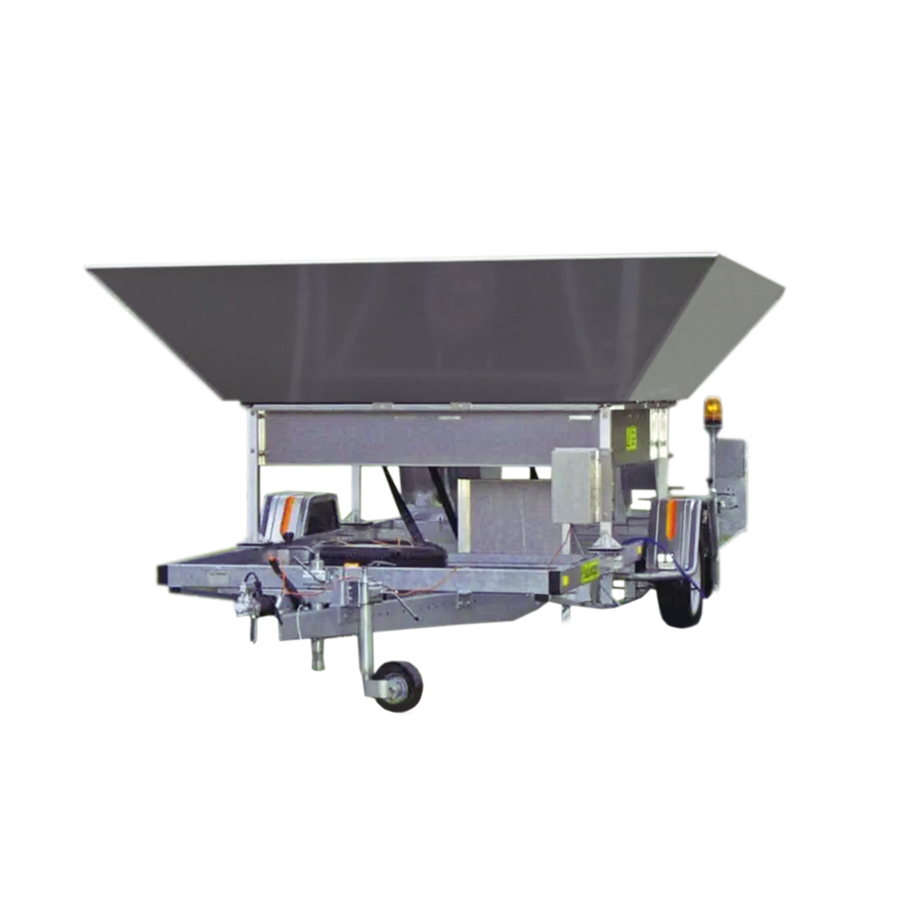

PA-5	天线重量	120 千克
	天线尺寸	170 厘米（长）×170 厘米（宽）×40 厘米（高）
	电子箱重量	3.1 千克
	电子箱尺寸	20 厘米（长）×20 厘米（宽）×20 厘米（高）
	总重量	180 千克（含天线、电子箱及支架）
	中心频率	1 千赫兹
	工作频率	两个共面波束中，每个波束*多可发射 9 个频率
	声功率	60 瓦
	工作条件	温度 - 40℃至 + 60℃，相对湿度*高可达 100%
	处理器与内存	ARM 四核处理器，1GB 内存
	功耗	24 伏直流电压下 6.25 安培（即 150 瓦）
	操作系统	Linux 系统
	平均探测高度范围	3000 米（条件：40 分贝，空气温度 15℃，相对湿度 70%）
	*小探测高度	100 米

PSAA系统	雷达天线（两台，间距 5 米）	直径 2000 毫米
	雷达天线焦距	658 毫米
	雷达天线极化方式	圆极化
	源振荡器频率	915 兆赫兹或 1290 兆赫兹
	功率放大器类型	固态
	功率放大器保护功能	支持任意负载与相位保护
	功率放大器功率	20 瓦（可选 60 瓦）
	滤波器类型	带通滤波器
	滤波器带宽（-3 分贝处）	3 兆赫兹
	滤波器抑制比	优于 60 分贝
	前置放大器总增益	39 分贝
	前置放大器噪声系数	2 分贝
	混频器本振 / 射频隔离度	*小 20 分贝
	混频器变频损耗	** 8.5 分贝

PA-XS安装现场

PA-0安装现场

PA-5安装现场

现场展示

PASS系统安装现场
