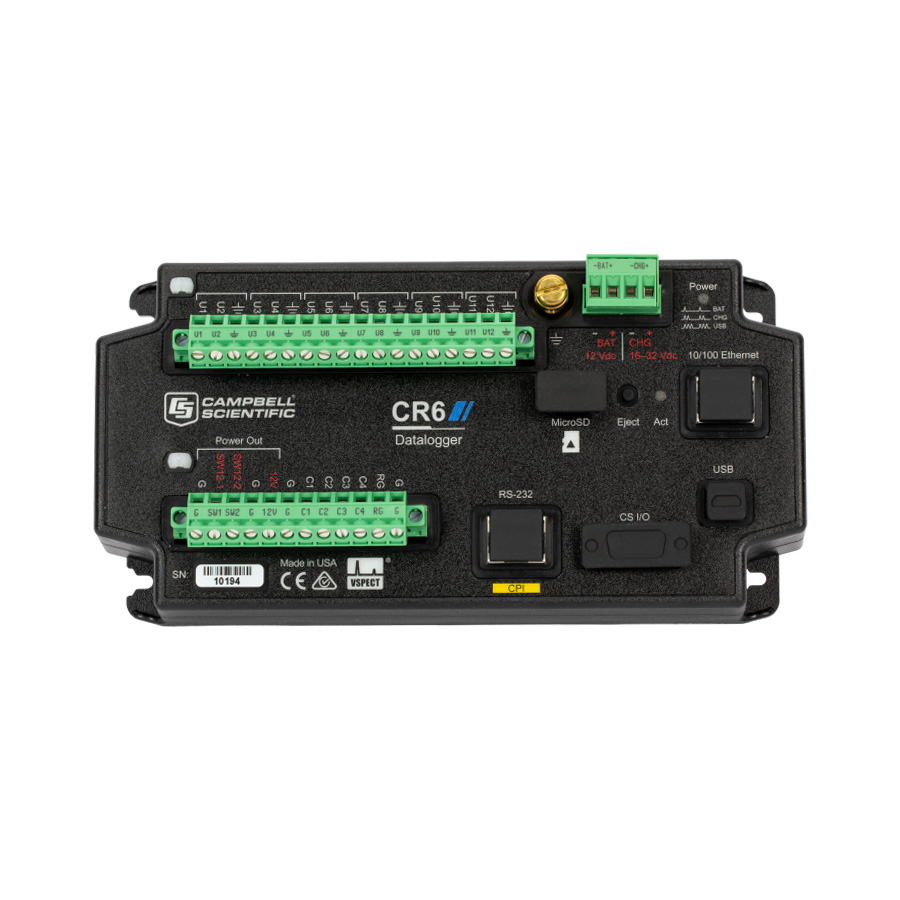

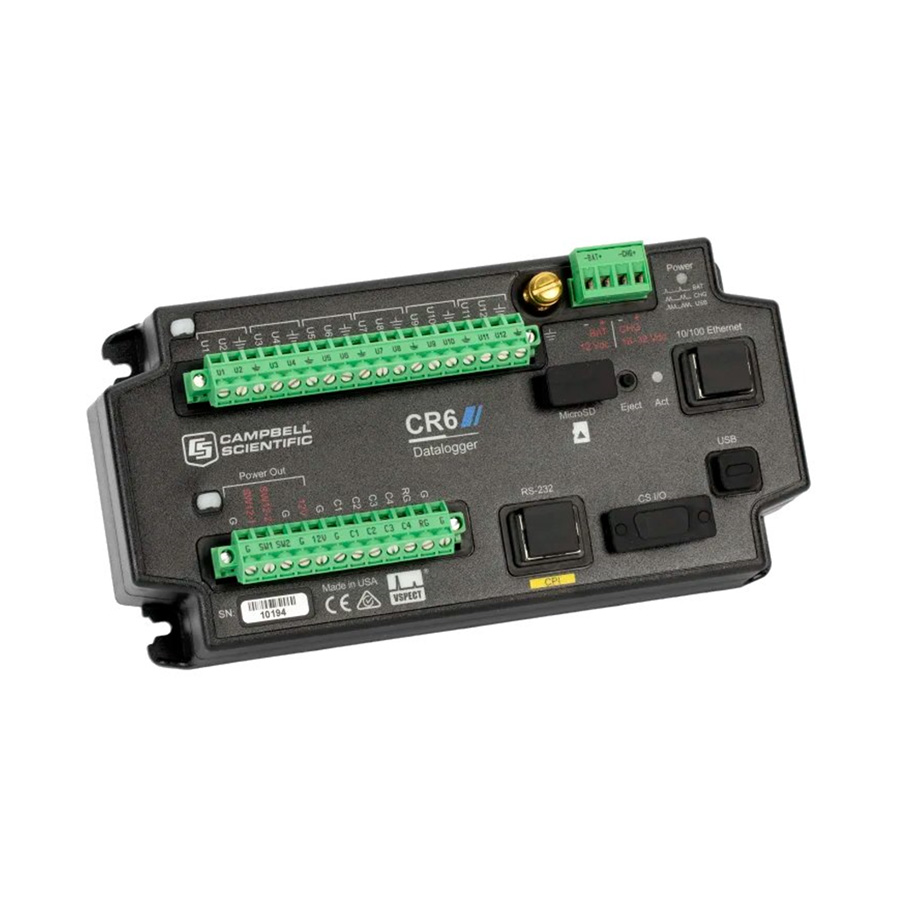

CR6 数据采集器

工作温度范围

• -40°至+70°C(标准)

• -55°至+85°C(延长)

• 非凝结环境

**扫描速率

1000 赫兹

案例 材料

高抗冲击聚碳酸酯和抗紫外线TPE,回收代码7

模拟 输入

*多12个单端或6个差分(CR6有12个通用[U]和4个控制[C]端子,可以编程为各种功能。

模拟输入、开关激发和数字端口的数量假设所有端口的配置相同。

通用 输入

用于模拟或数字功能的 12 个单独配置的输入

脉冲计数器

16(C1到C4和U1到U12)

通信 港口

以太网 、USB Micro B 、CS I/O 、CPI 、RS-485 、RS-422 、SDI-12

数据存储端口

microSD

开关 12 伏特

2 终端

数码I/O

16个终端(C1至C4,U1到U12)可配置数字输入和输出。

对于某些功能,终端可成对配置为 5 V 或 3.3 V 逻辑。

输入限制

±5 V

模拟电压精度

• 精度规格不包括传感器或测量噪声。

• ±(0.04%的测量+偏移量)在0°至40°C

• ±(0.06%的测量+偏移量)在-40°至+70°C

• ±(0.08%的测量+偏移量)在-55°至+85°C(延长温度范围)

ADC

24 比特

充电终端特性(CHG+和CHG-)

• 电源转换器或太阳能电池板的输入

• **ES1 PS2能源(能源来源1类[ES1]和电源类别2 [PS2]),如IEC/AS/NZS 62368-1:2022第5条和第7条所定义

• 16 至 32 Vdc

• 输入电流限制 @ 12 Vdc

• 保持电流限制 1.1 A @ 20°C

电池端子特性(BAT+和BAT-)

• 电压输入 12 Vdc **

• 保持电流限制 2.5 A @ 20°C

实时时钟精度

±3 分钟,每年(可选GPS校正至±10 μs)

因特网协议

以太网、PPP、RNDIS、ICMP/Ping、Auto-IP(APIPA ) 、 IPv4、IPv6、UDP、TCP、TLS(v1.2 ) 、 DNS、DHCP、SLAAC、Telnet、HTTP(S ) 、 SFTP(S ) 、 POP3/TLS、NTP、SMTP/TLS、SNMPv3、CS I/O IP、MQTT

通信 议定书

CPI、PakBus、SDM、SDI-12、Modbus、TCP、DNP3、UDP、NTCIP、NMEA 0183、I2C、SPI等

用于 CPU 使用和

*终存储的电池支持 SRAM

4 MB

数据存储

4 MB SRAM + 72 MB 闪存(可移动 microSD 闪存卡可存储高达 16 GB 的存储扩展。

空闲电流排水,平均

• 在 BAT 终端上假设 12 Vdc;如果使用 CHG 终端,则添加 2 mA。

• < 1 mA

活动电流排水,平均

• 在 BAT 终端上假设 12 Vdc;如果使用 CHG 终端,则添加 2 mA。

• 3 mA(1 Hz 扫描)

• 67 mA(20 Hz 扫描)

静态振动线测量

支持

尺寸

21.0 x 10.2 x 5.6 厘米(8.3 x 4.0 x 2.2英寸)，电缆和导线需要额外的间隙。

重量

*参数可定制

0.42至0.52千克(0.92至1.15磅),具体取决于所选通信选项
