180°的宽阔视角
能够在低至-40°C~50°C的恶劣环境中运行
ASI-16可选配版本

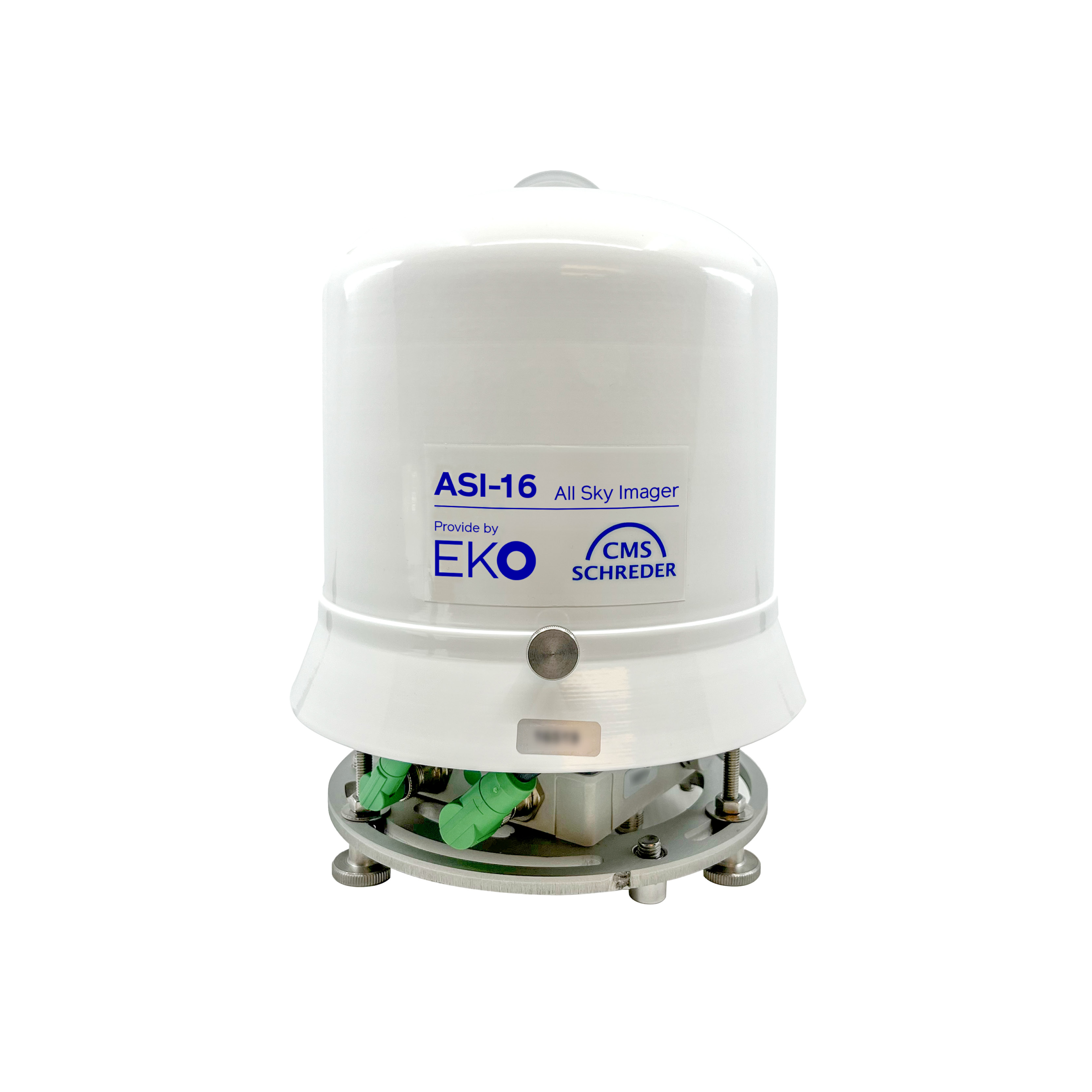

ASI-16全天空成像仪

ASI-16全天空成像仪

产品详情
规格参数
品牌 日本EKO 类型 太阳辐射传感器

概述


ASI16全天空成像仪具有180°的宽阔视角和高分辨率传感器,能够全自动记录全天空云况信息。

通过软件中先进的云检测算法转换成定量云信息。

全天空云量仪可以通过标准网卡接入互联网,并通过网络传送数据至服务器或者监控电脑上。

全天候监测云解决方案已成为许多环境和能源应用的理想解决方案。

可承受各种天气条件,具有数字相机和鱼眼光学,具有180°视野。

传感器安装在坚固的涂层石英圆顶下,避免传感器因直接暴露于太阳而退化,并允许自动获取半球天空的高动态范围(HDR)图像。

标准ASI-16Skylmager能够在低至-40°C ~ 50”C的恶劣环境中运行,具有集成的通风和加热系统。

可防止圆顶表面的冷凝并促进雨滴和雪的快速去除。

通过以太网供电(POE),具有耐用且防水的电缆。

可完全控制成像仪执行设置、数据采集、可视化和存储,与基于Web浏览器的管理器与实时视频流和网络存储。


领域用途


气象观测与研究

太阳能资源评估与利用

航空航天领域

环境科学辐射能量平衡研究

大气环境监测和研究

建筑与城市规划


符合标准


国际标准组织(ISO)ISO 9060

国际气象组织(WMO)国际标准 WMO


版本对比


ASI-16(可选配)

ASI-16   Basic(标准版)

包括外护罩保护盖

IP65户外保护成像头

通过风扇通风的强制气流

无气流风扇通风

加热强制气流(风扇和加热器)

无加热强制气流

可适应非常炎热/寒冷/恶劣的环境

在非常恶劣的环境中使用有限

包括高精度温度/相对湿度传感器

无任何环境数据传感器

日射强度计的可选数字接口

无法使用的

传感器数据的集成数据记录器

无法使用的

为以后的硬件升级做好准备

无法使用的



ASI-16参数


名称/型号

全天空成像仪/ASI-16

主机

内嵌电脑主机和存储单元/无遮挡自动曝光

视场角

180°,无遮挡环

成像传感器芯片

1/2.5"   Progressive CMOS

成像传感器分辨率

分辨率2560x1920, 6 Megapixel,WDR增强技术能够全自动清晰记录全天空云况信息

图像解析度

5MP CMOS, 1920 x 1920 plxels,JPEG

镜头、焦距、光圈

Fixed‐focal, f=1.8mm, F2.8

采样频率

30s,可调(*快每分钟6-18幅图像)

摄录功能

H.264, MJPEG   & MPEG-4

本地存储器

**ASI-16(设置参数,传感器和系统数据存储在数据集中(内存4G))

数据量

每天数据量不超过60M(如果每次拍照/10分钟)

文件传输协议

100 BaseTX   Ethernet (RJ‐45), IPv4, IPv6, TCP/IP, HTTP/S, FTP/S, SFTP, DHCP, NTP, D/DNS,   VPN, RTSP/RTCP, SMTP, PPoE, SMTP, SSL

用户软件

分布式操控软件,可以通过服务器控制多台成像仪,具有数据存储、显示和再处理功能。

线缆

数据线和供电线(默认长度10m)

电源

电源转换器(输出:DC 48V,输入:AC 110V-240V)

工作温度

‐40°C   (‐25°C) to +80°C (limited)

尺寸及重量

20 x 20 x 35   cm / 3 kg

通风温控

**ASI-16(Temp/RH, Sensirion SHT85 Digital,   ModBus (RS‐485))

相机控制

外围控制单元

软件

成像仪系统软件:可以在任意PC机上通过web访问网络中的成像仪

数据格式

日期、时间(UTC)、代号、总云量(BRBG算法)、总云量(CDOC算法)、厚云量、薄云量、太阳遮蔽与否状态

管理软件

成像仪管理软件:安装于用户的电脑或者服务器上,用于管理网络中的多个成像仪,对成像仪进行访问、配置、监控运行状态,以及升级成像仪软件系统

分析软件

云量分析软件:通过云图自动或者手动分析云量信息

扩展接口

**ASI-16(环境传感器)

平均云高(选配)

用于计算当地云高(需要至少两台成像仪联合工作,安装在距离约1500米的地方)

平均云运动(选配)

以像素/秒为单位的虚拟速度(需要至少两台成像仪联合工作)

太阳能供电系统(选配)

野外无电的情况下保证设备通电正常工作

固定支架(选配)

不锈钢支架用于固定全天空成像仪






ASI-16与ASI-16 Basic参数对比




ASI-16ASI-16   Basic

ASI16管理软件和工具

相同

相同

基于Web浏览器的用户界面(GUI

相同

相同

图像计划程序、图像存储管理器

相同

相同

网络关闭时的内部数据存储(备份)

相同

相同

外围设备控制器管理站点

没有

外围设备控制器‐数据记录器功能

没有

光学系统、光学传感器、成像头

相同

相同

网络协议、网络功能

相同

相同

电源技术

CMS-HPoE

标准

功耗(加热打开时)

25W(80W)

15

工作温度(启动时)

-40°C至 +80°C

-25°C至 +50°C

备注/10:强光照射有限。

极限

尺寸:外径

200毫米

180毫米

尺寸:无(含)底座高度

250/350毫米

100/200毫米

外防护罩(外机罩)

没有

防止太阳直射

没有

大雪和大雨防护

没有

外围设备管理控制器

没有

温度和湿度传感器

没有

通过温度进行加热控制和露点

没有
