紧凑的双臂太阳追踪器是完美支持各种总辐射、散射辐射和直接辐射测量传感器。除了标配的EKO传感器安装架外,还提供各种非EKO传感器的替代安装架。EKO仪器通过GPS接收器改进了STR-22G太阳追踪器的全自动设置程序,功能更强大且更加可靠。

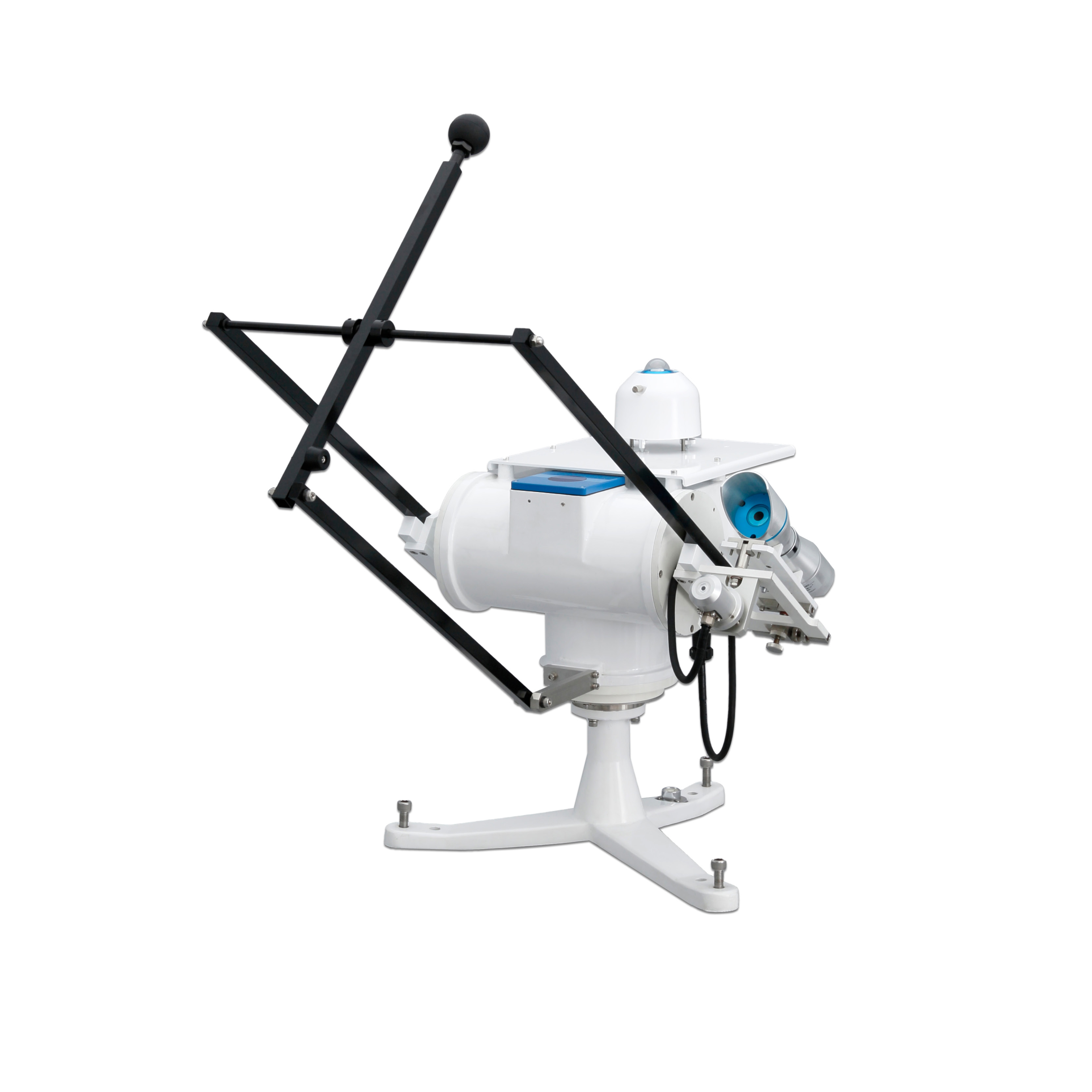

STR-22G太阳辐射跟踪器
品牌: 日本EKO
产品详情
规格参数

产品介绍:

紧凑的双臂太阳追踪器是完美支持各种总辐射、散射辐射和直接辐射测量传感器。除了标配的EKO传感器安装架外,还提供各种非EKO传感器的替代安装架。EKO仪器通过GPS接收器改进了STR-22G太阳追踪器的全自动设置程序,功能更强大且更加可靠。

从日出到日落,紧凑的太阳追踪器保证了精确的太阳追踪和相连接的太阳传感器的指向。即使追踪器没有正确定向或调平,2轴追踪器也可以通过太阳传感器闭环控制系统自动调整到太阳位置。

太阳追踪器标配一个台式三脚架(可提供更大的三脚架)。24伏直流低功耗追踪器可由太阳能电池系统或直流电源供电,也可以用宽范围的交流电源适配器连接到电网。

20多年来,我们使用过STR太阳追踪器的客户已经体验了轻松的设置、操作和可靠的追踪。

产品特点:

高精度:精度高和响应速度;

自带偏差补偿:标准四象限太阳传感器,可以补偿几何定位偏差,使得测量更为精确;

自动定位:自带GPS接收器,自动设置位置坐标和时间信息,使其精确的对准太阳;

时刻对准太阳:当太阳被云等遮挡时,追踪器通过计算准确的对准太阳运行路径;在太阳出现时,使得直射表随时对准太阳;

操作灵活:可以通过PC指令完全控制或监控追踪器运行状态;

免维护:拥有动力传递装置,可长期免维护;由于采用无动力带传递,系统不会因为环境温度变化引起过紧或者松弛而无法正常工作;

高适应性:全天候,高稳定性;

低功耗:可使用太阳能板供电。

部分用途介绍:

  • 太阳直接辐射测量/Direct Normal Incidence (DNI)

利用STR-21G 太阳追踪系统和ISO-9060 First Class直接辐射表MS-56,非常适合于CPV(Concentrated Photovoltaic) 和CSP(Concentrated Solar Power)系统评估,以及气象、环境科学研究。

  • 光谱直接辐射/Spectral Direct Normal Incidence Irradiance

STR-21G太阳追踪系统和MS-700光谱辐射计,用于测量350-1050nm的光谱直接辐射。

STR-32G太阳追踪系统结合MS-711/712光谱辐射计,可以测量300-1700nm光谱范围的直接辐射。

  • 散射辐射测量/Diffuse Radiation (DHI)

此系统基于STR-22G太阳追踪系统、太阳遮挡球MB-21、托盘和副基准总辐射表MS-802,测量散射辐射(DHI),其中MS-56日照计用于测量DNI。

应用领域:

气象预报及服务

农业气象及生态研究

大气环境监测和研究

太阳能资源监测和评估

光伏产业等

产品型号及参数:


STR-21G

STR-22G

SRT-32G

臂膀

单臂

双臂

双臂

电机

步进电机

步进电机

步进电机

跟踪技术

谐波传动

谐波传动

谐波传动

指向精度(0~87°)

<0.01°

<0.01°

<0.01°

角度分辨率

0.009°

0.009°

0.0036°

跟踪高度角

-15~95°

-15~95°

-15~95°

跟踪方位角

0~360°

0~360°

0~360°

扭矩

12Nm

24Nm(12+12)

60Nm(30+30)

负载

7.5kg

15kg

60kg

太阳传感器视角

30°(±15°)

30°(±15°)

30°(±15°)

太阳传感器视角精度

±0.01°

±0.01°

±0.01°

GPS定位

水平位置<15m

水平位置<15m

水平位置<15m

定位速度

<5min

<5min

<5min

通讯方式

RS232 / 9600 / 8N1

RS232 / 9600 / 8N1

RS232 / 9600 / 8N1

电源要求

100~240V AC

21~31V DC

100~240V AC

21~31V DC

100~240V AC

21~31V DC

功耗

<20W

<20W

<20W

防护等级

IP65

IP65

IP65

工作温度

-40~+50℃

-40~+50℃

-40~+50℃

工作湿度

0~100% RH

0~100% RH

0~100% RH

尺寸(mm)

430*380*440

430*380*440

430*380*249

重量

14.5kg

15.5kg

15kg
