全自动实时测量所有类型降水粒子
全自动记录
功能输出降水率、降水总量和降水粒子谱等
评估单个降水粒子相态组成
*小粒子分辨能力可达~0.17 mm,无**粒子尺度限制
采样时间*快可达~18μs。

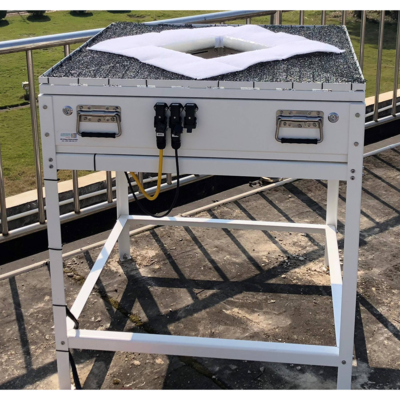

JD-2DVD二维视频雨滴谱仪

产品详情
规格参数

概述


2DVD二维成像雨滴谱仪是降水粒子测量设备。

此设备可以实时测量单个降水粒子的大小、形状、聚合状态、取向和降落速度等。

降水粒子种类包括雨、雪、雹等。通过设备软件,可以计算降水率、降水量和降水粒子谱等。

2DVD成像雨滴谱仪观测得到的数据是研究大气降水过程的关键要素,也是标定云雷达、降水雷达的重要工具。


领域用途


气象观测与研究

环境科学辐射能量平衡研究

高校、科研院所研究


测量原理


利用光学原理实时测量单个降水粒子(如,雨、雪、雹)的大小、形状、聚合状态、取向和降落速度等。


输出数据

降水视频、降水类型、雨滴谱、粒子等效直径、粒子体积、粒子水平速度、粒子垂直速度、扁率、降雨量、降水强度、雷达反射率因子、差分反射率、差分相移等

粒子探测种类

毛毛雨、雨、雪、雨夹雪、冰雹等降水类型

粒子探测范围

0.2 mm-80 mm

采集频率

50 kHz

像素数量

1024 Pixel

降水强度

0.001 mm/h~1,200 mm/h

可分辨通道数

100通道

粒子等效直径测量误差

≤±0.2   mm(粒子粒径≤10 mm),<4%(粒子粒径>10 mm)

积分时间间隔

15 s

水平速度测量范围

0-10 m/s

水平分辨率

0.1 mm

水平速度测量误差

4%

垂直速度测量范围

0-30 m/s

垂直分辨率

0.12 mm

垂直速度测量误差

4 %(下落速度≤10 m/s

8 %(下落速度>10 m/s

扁率测量范围

0-1

扁率测量精度

≤±0.1

雨雪传感器灵敏阈

0. 02mm

采样区域面积

100 cm²
