产品介绍：　　

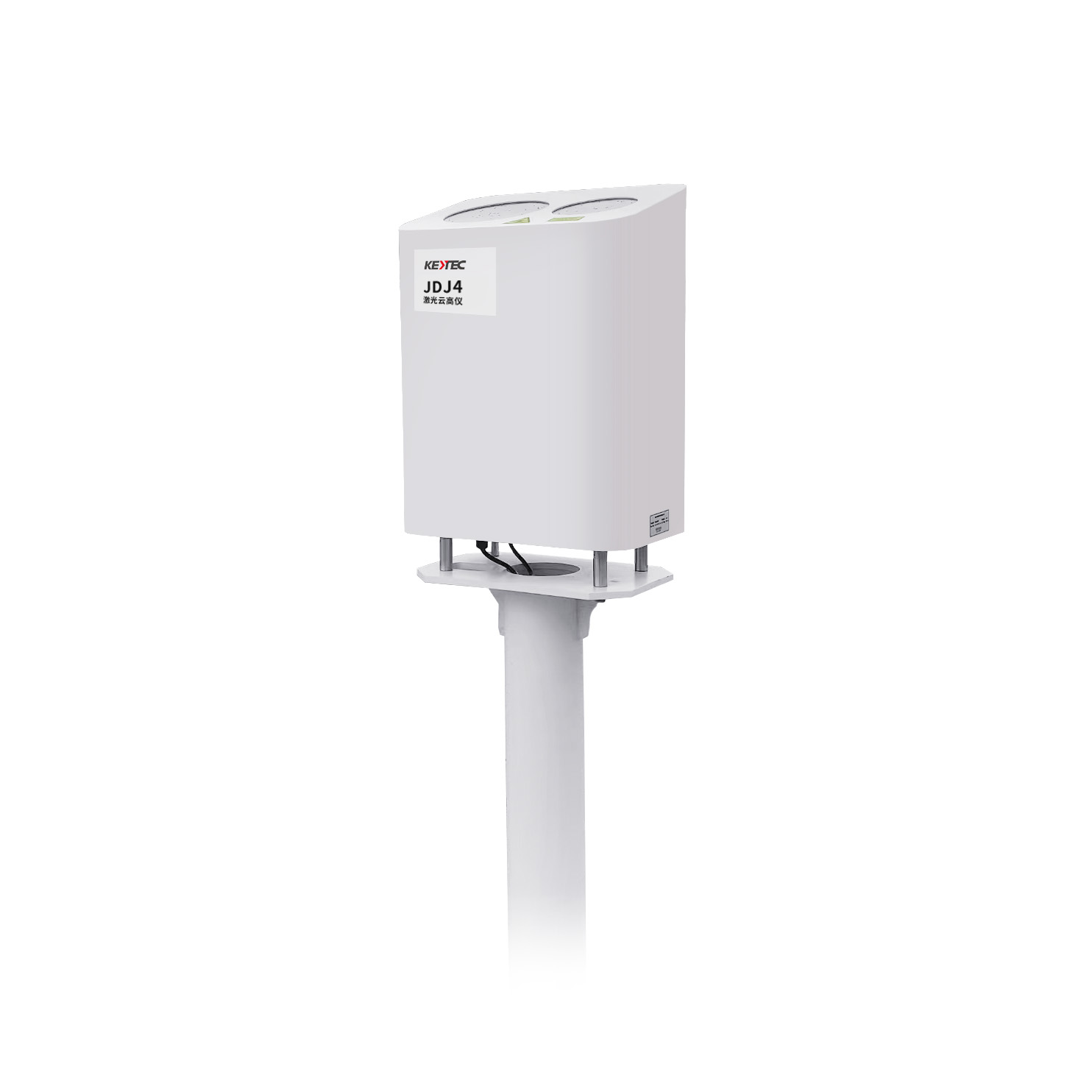

JDJ4型激光云高仪是一款可自动连续监测云底高度、云层厚度、统计云量，天空模糊时输出垂直能见度的智能传感器。

该设备利用米散射激光雷达技术，以特定频率主动地竖直发射红外脉冲激光，并以固定时间间隔探测大气的后向散射信号，获得随高度分布的回波轮廓，通过信号处理和算法分析识别云层，计算输出云底高度、云层厚度，统计云量，天空模糊时可计算输出垂直能见度。

该设备结构简单，工作稳定性好，可靠性高，能耗低，使用维护方便。可广泛应用于云观测与研究、航空气象保障、环保监测、航海气象保障、军事气象保障等。

工作原理：

根据米散射原理，通过测量大气对发射红外光束的后向散射信号廓线，判断光路方向上是否存在云层，计算云底高度、云层穿透厚度、气溶胶的消光系数、天大气边界层高度、天空模糊时输出垂直能见度，通过建立云底高度的时间序列可统计估算云量。

产品功能：

1)测量功能

可测量云底高度、云层厚度和大气边界层高度，天空模糊时输出垂直能见度。

2)多云层测量功能

*多可测5层云，并测得每层云的云底高度及云厚度。

3)自检功能

设备可自动检测其内部下列部件的运行状态或运行参数：激光发射板温度、APD板温度、能量检测板温度、2个风扇状态、2个加热器状态、供电电压和激光发射器的平均工作电流。

4)数据存储及查询功能

设备具有在其内部存储数据的功能。存储器容量为2Gbit，可连续存储*近30*24小时数据（当累计时间为60s时）。外部设备可通过通讯接口，查询和读取设备内部存储的数据。

5)参数设置及掉电保存功能

设备接受参数设置及具有掉电保存功能。外部设备可通过RS232或者RS485 通讯接口，对云高仪的如下参数进行设置：俯仰角度的重置、累计时间、通讯波特率、设备在RS485总线中的地址、安全电压阈值、判断窗口为污染的阈值、判断窗口为干净的阈值和时钟校准。

6)温控功能

设备具有温控功能。

7)自洁功能

设备具有自洁功能。CPU周期查询窗口的污染程度，当污染程度大于所设定的污染阈值，启动自洁设备；当污染程度小于所设定的干净阈值并延时数分钟后，自洁设备停止工作。

规格参数：

物理规格

主机尺寸（长×宽×高）：330mm×210mm×480mm；主机重量：≤20kg。

测量性能

云底高测量范围：15m－12000m；

云底高测量准确度：＜150m，±15m；150m-300m，±10%；＞300m，±20%；

分辨率

5m

固体目标的测量误差

±15m

电气性能

电源：AC 198V～AC 242V/DC 9～24V

功耗：≤10W（≤100W 加热） 通讯接口：RS232/RS485

波特率：9600、19200、38400、57600、115200 （可选）。

环境适应性

防护等级：IP65

工作环境：温度：-45~60℃，湿度：0~100%RH

贮存环境：温度：-45~60℃，湿度：0~100%RH
