OTT Parsivel2是一种新型的光学雨滴谱仪,可以精确而可靠地测量距地表1米以上(其他高度可根据实际需要进行定制)的各种降水类型,如毛毛雨、小雨、冰雹、降雪及混合降水等。同时,通过它还可以得到雷达发射率、能见度和降水动能等指标,获得的数据通过通讯线缆传到数据采集器或PC机上。

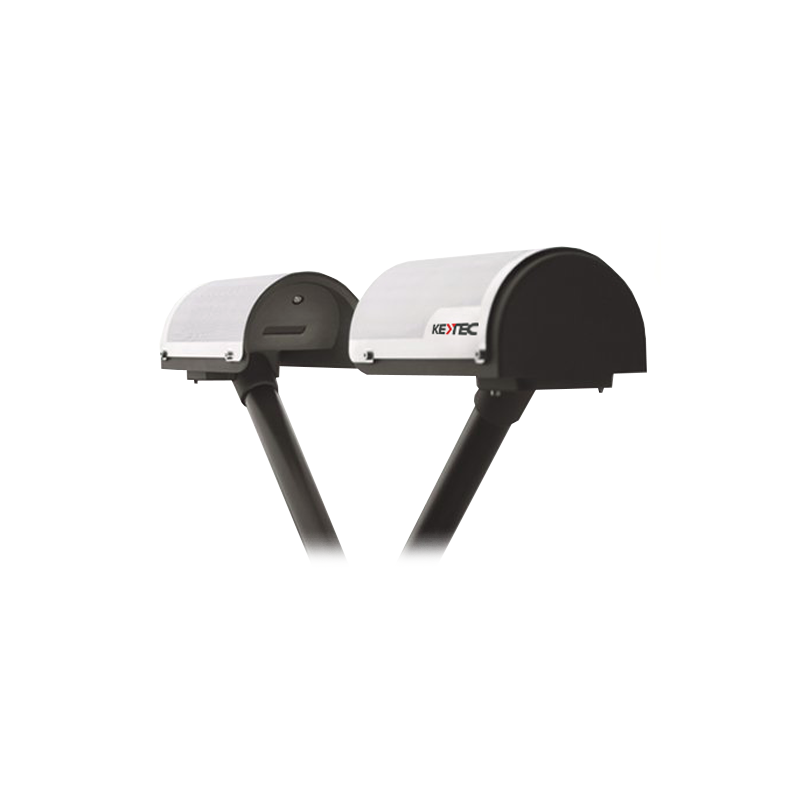

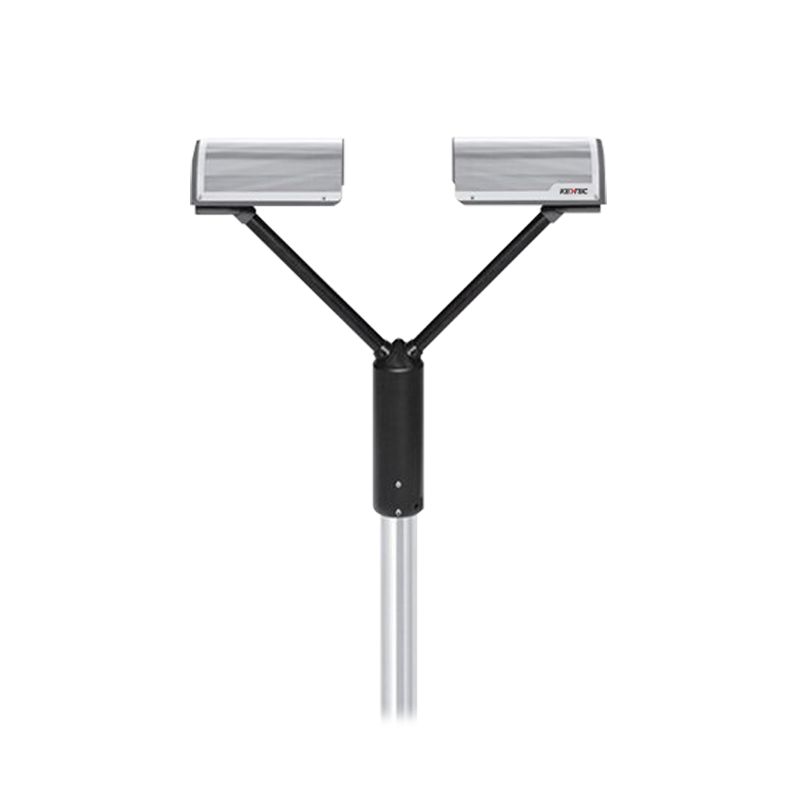

激光雨滴谱仪KT-P2

激光雨滴谱仪KT-P2

产品详情
规格参数

仪器介绍:

OTT Parsivel2是一种新型的光学激光雨滴谱仪,可以精确而可靠地测量距地表1米以上(其他高度可根据实际需要进行定制)的各种降水类型,如毛毛雨、小雨、冰雹、降雪及混合降水等。同时,通过它还可以得到雷达发射率、能见度和降水动能等指标,获得的数据通过通讯线缆传到数据采集器或PC机上。


超强的测量性能,精密的防水设计以及简便的操作,使之成为在无人职守或维护困难的环境下实现测量的理想选择。目前,它以在包括美国航空航天局(NASA)、华盛顿大学、英国气象局(Met Office UK)、日本宇宙航空开发机构在内的世界各地得到广泛应用。

OTT Parsivel运用红外激光测量原理,它向水平方向发射薄而宽的红外激光,通过大气后聚集在光电二极管上,当降水粒子下降通过测量区域时,光电二极管接收到的激光强度会发生变化,DSP(数字处理系统)便会通过这种变化计算出粒子的大小、速率和种类。

仪器特点:

精度高:测量每粒降水的大小和速度,得到所有重要的气象参数

免维护:无移动部件或收集桶遮挡,对风的阻挡*低

耐用性:连接准确的降水数据,一体式的过压保护

经济性:独立控制的加热器、经济省电的电子元件,都减少耗电,配置灵活

方便性:采用USB接口和在线监测功能

设计优:坚固的铝制外壳和对称的测量头防止激光方向偏移

灵活性:全自动运行,可通过RS485、SDI-12或脉冲信号连接到数采或接入自动气象站,远程控制和下载数据。

应用领域:

气象研究

实时天气测量

道路交通监控

洪水预警

雷达校准

水文地理研究,如地表侵蚀

主要技术参数:

光学传感器,激光器二极管:波长780nm,输出电量0.5mW,激光等级为1级

光束尺寸:180mm×30mm

测量面积:54cm2

测量粒径范围:液态0.2~5mm,固态0.2~25mm;

测量速度:0.2~20m/s

颗粒分类:32种大小和速度类别;

降水类型:可测8类降水(毛毛雨、细雨/雨、雨、雨夹雪、雪、米雪、雪片、冻雨和冰雹)

降雨强度测量范围:0.001mm/h~1200mm/h

降水测量精度:液态±5%,固态±20%

输出:WMO 4680/4677(SYNOP)4678(METAR)和NWS代码表

降水能见度范围:100~5000m±10%

雷达反射系数Z:9.9~99dBz±20%

测量间隔:10s~60m

电源:10~28VDC,加热12/24VDC

接口:SDI-12、RS-485、继电输出、USB连接

温湿度范围:-40~70°C;0~100%RH

防护级别:IP67,防盐蚀

尺寸:670mm×600mm×114mm

安装:2"管,d50-62mm
