扫描式拉曼气溶胶激光雷达系统采用激光雷达制造工艺,利用不同波段激光信号探测大气气溶胶、水汽等垂直阔线,可以实时探测能见度和云底高度等。结合3D扫描技术,可以探测污染物的浓度分布及来源。探测包括气溶胶、能见度、水汽、火山灰、烟雾、污染来源、云底高度、边界层高度、光学厚度、消光系数、后向散射系数、色比等。
拉曼气溶胶激光雷达

拉曼气溶胶激光雷达

产品详情
规格参数
品牌 3D Raman Aerosol LIDAR 类型 地面气象雷达

产品介绍:

扫描式拉曼气溶胶激光雷达(颗粒物激光雷达)系统采用激光雷达制造工艺,利用不同波段激光信号探测大气气溶胶、水汽等垂直阔线,可以实时探测能见度和云底高度等。结合3D扫描技术,可以探测污染物的浓度分布及来源。探测包括气溶胶、能见度、水汽、火山灰、烟雾、污染来源、云底高度、边界层高度、光学厚度、消光系数、后向散射系数、色比等。


其客户遍布美国、中国、印度、欧洲、南亚、非洲和南美等地区,应用单位包括中国科学院、美国气象局、英国气象局、韩国气象局、空管局、欧空局、德国宇航中心、北京大学、南京大学等,应用领域包括气象、环境等科研和应用等。

可以根据用户实际需要进行量身定制,可以根据探测的范围和内容,定制激光器的功率、激光波长、交叉极化波长、拉曼、镜头尺寸等,扫描模式也可以选择垂直观测或三维扫描等方式。

产品通过ISO 9001:2008体系认证,性能及指标满足欧洲气溶胶研究激光雷达观测网(EARLINET)需求,自2012年以来参与了上百个大型科学研究计划,在大气科学、天气预报、环境治理、航空气象、空间科学等领域发挥了**贡献。

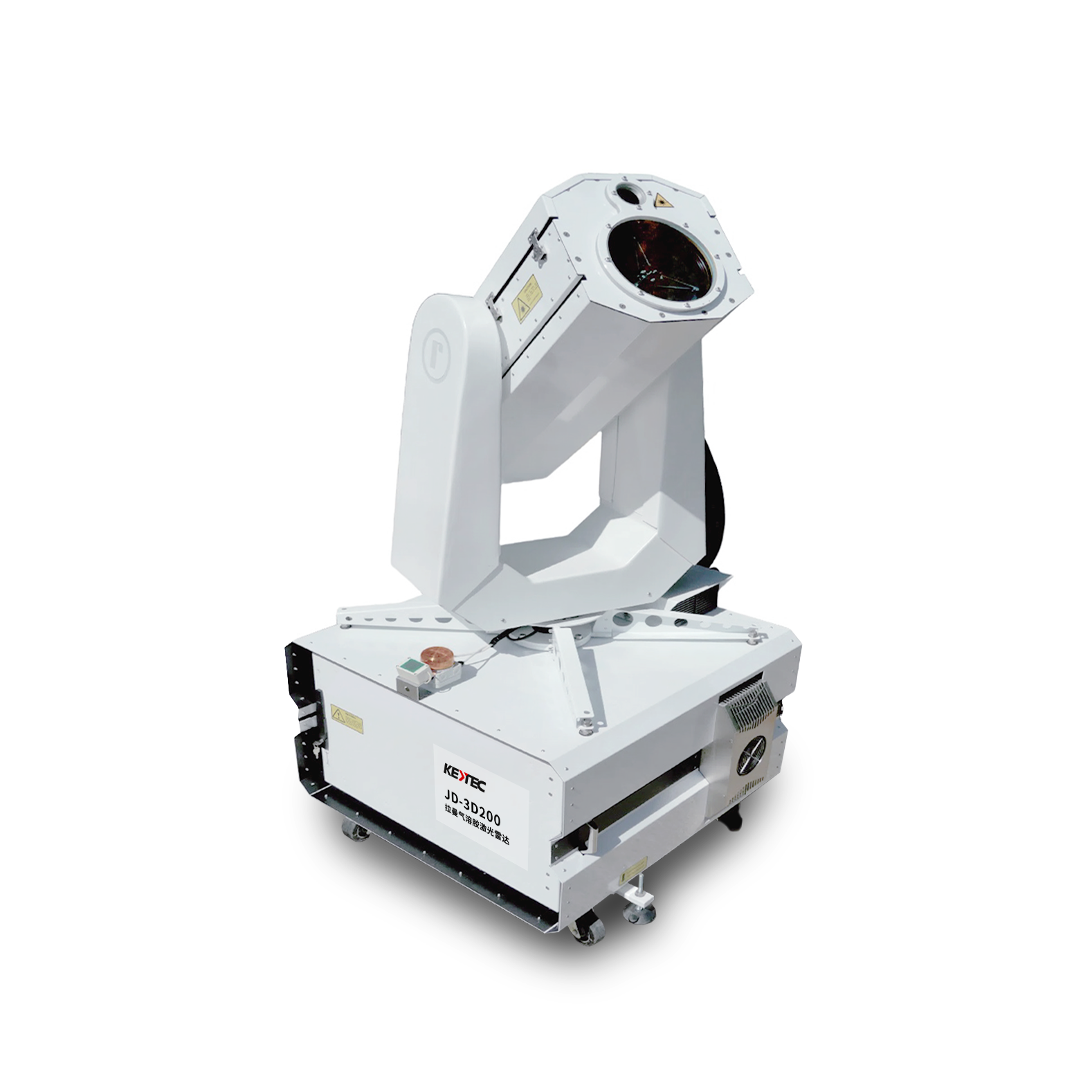

JD-3D200型三维扫描气溶胶激光雷达,拥有大功率激光器、大口径望远镜及全3D扫描方式,可以为航空环境预报及预警提供重要的气象参数,探测要素包括:能见度、雾、污染物来源及云底高度等,在市场上的气溶胶雷达系统中表现优秀。

参数规格:

发射器(Transmitter)

激光器

DPSS

激光波长

1064nm

激光能量

~12mJ

重复率

20 Hz

能量波动

< 6 %

激光冷却

水冷或空冷

接收器(Receiver)

望远镜

卡塞格伦望远镜(200mm主镜)

视场角

0.25 – 3mrad(用户可选)

探测(Detection)

记录器

A/D转换(12-16 bit@20 MHz)

250 MHz快速光子计数系统

原始空间分辨率

7.5m(用户可选)

原始信号范围

~30km

*小时间分辨率

1 sec

操控方式

PC通过网线连接设备

*小有效距离

<30m

探测通道

探测距离

a)   0.03-7km(白天)

b)   0.03-15km(晚上)

距离分辨率

7.5

时间分辨率

1秒-60分钟
